Scania R124 2003 Eigen Auto 2.0 bouw

Scania  R124 2003 Own Truck 2.0 Build

Het Project

The Project

Dit model is de vrachtwagen waarmee ik in 2006 / 2007 anderhalf jaar heb gereden als eigenrijder.

Het gaat om een Scania R124 420 die toen 2 jaar oud was, een oude Wezenberg vrachtwagen.

Ik heb in die tijd ook al een model gebouwd van deze auto in 1/24, maar met kennis die ik op dat moment had qua modelbouw.

Nu 20 jaar later ga ik hem nog een keer bouwen maar nu met de kennis en ervaring die ik in de laatste jaren heb opgedaan op het gebied van modelbouw. Met de juiste 'Aftermarket Parts' die de laatste jaren beschikbaar zijn gekomen door diverse leveransiers.

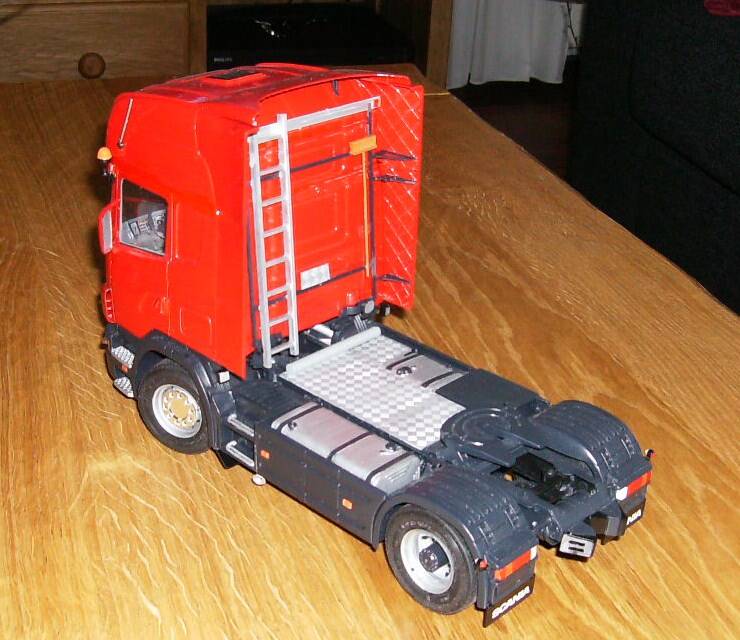

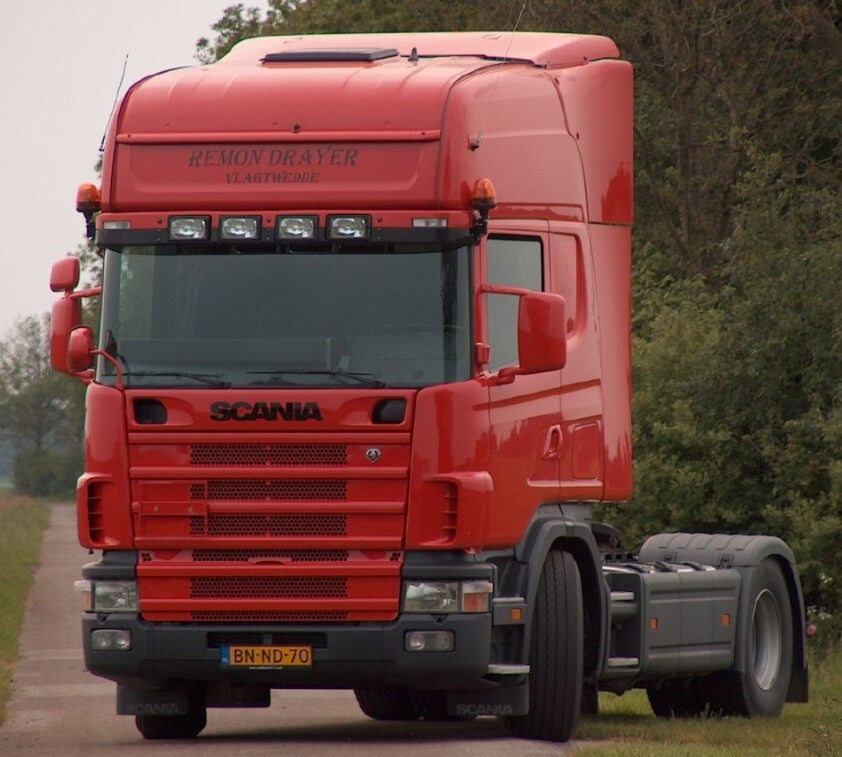

Op de onderstaande foto's kun je de echte truck zien, het model dat ik destijds gebouwd heb.

This model is the truck I drove as an owner-operator for a year and a half in 2006/2007.

It is a Scania R124 420 that was 2 years old at the time; it is an old Wezenberg truck. At that time,

I also built a 1/24 scale model of this vehicle, but using the model building knowledge I had at the time.

Now, 20 years later, I am going to build it again, but this time with the knowledge and experience I have gained in the field of model building over the last few years. Using 'Aftermarket Parts' that have become available in recent years from various suppliers.

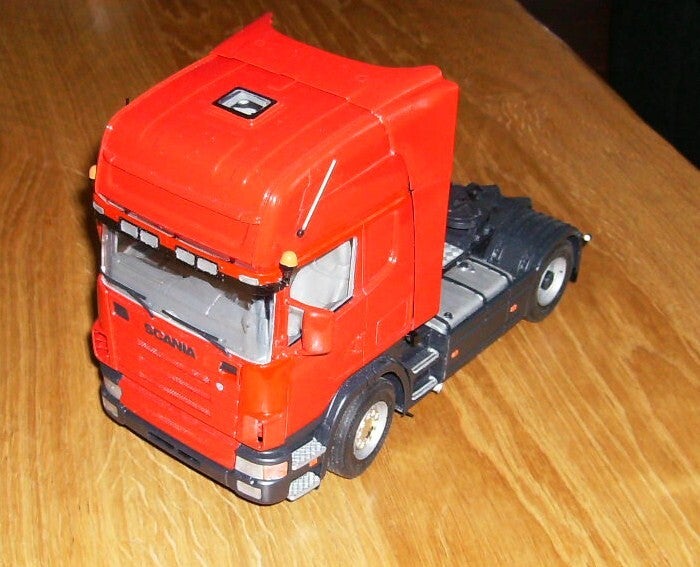

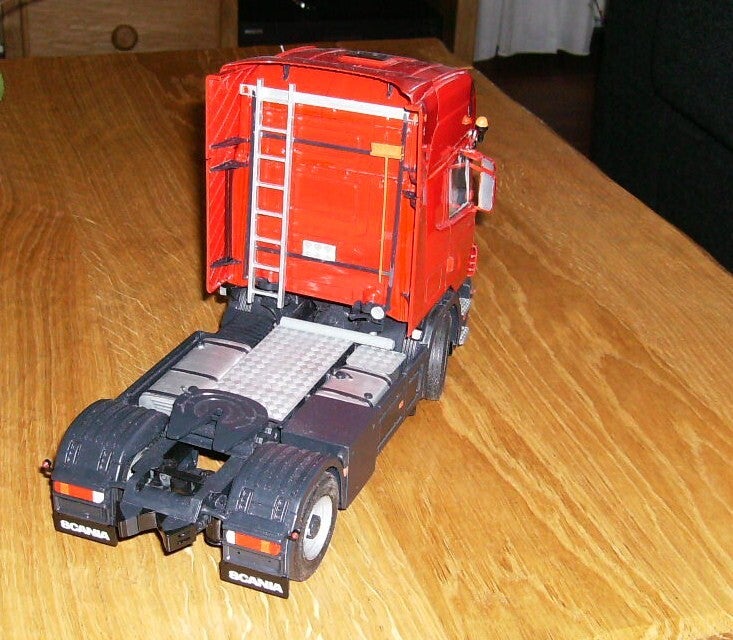

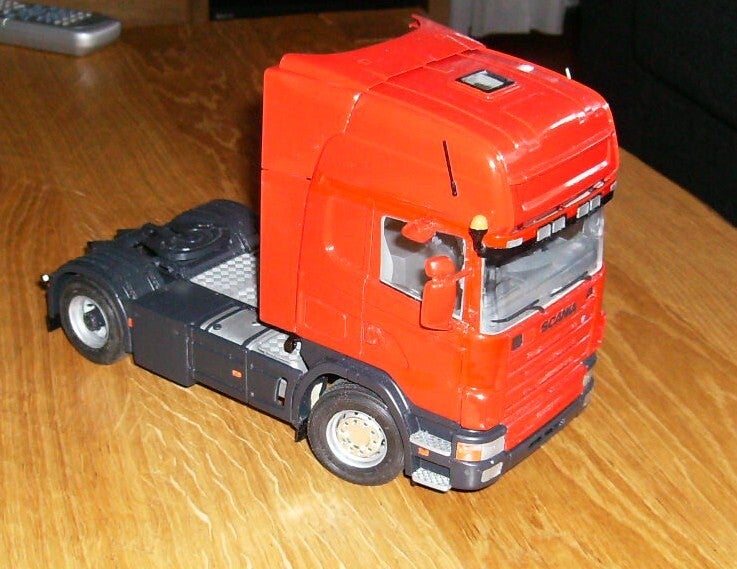

In the photos below, you can see the real truck, the model I built back then.

De Bouwdoos

The Kit

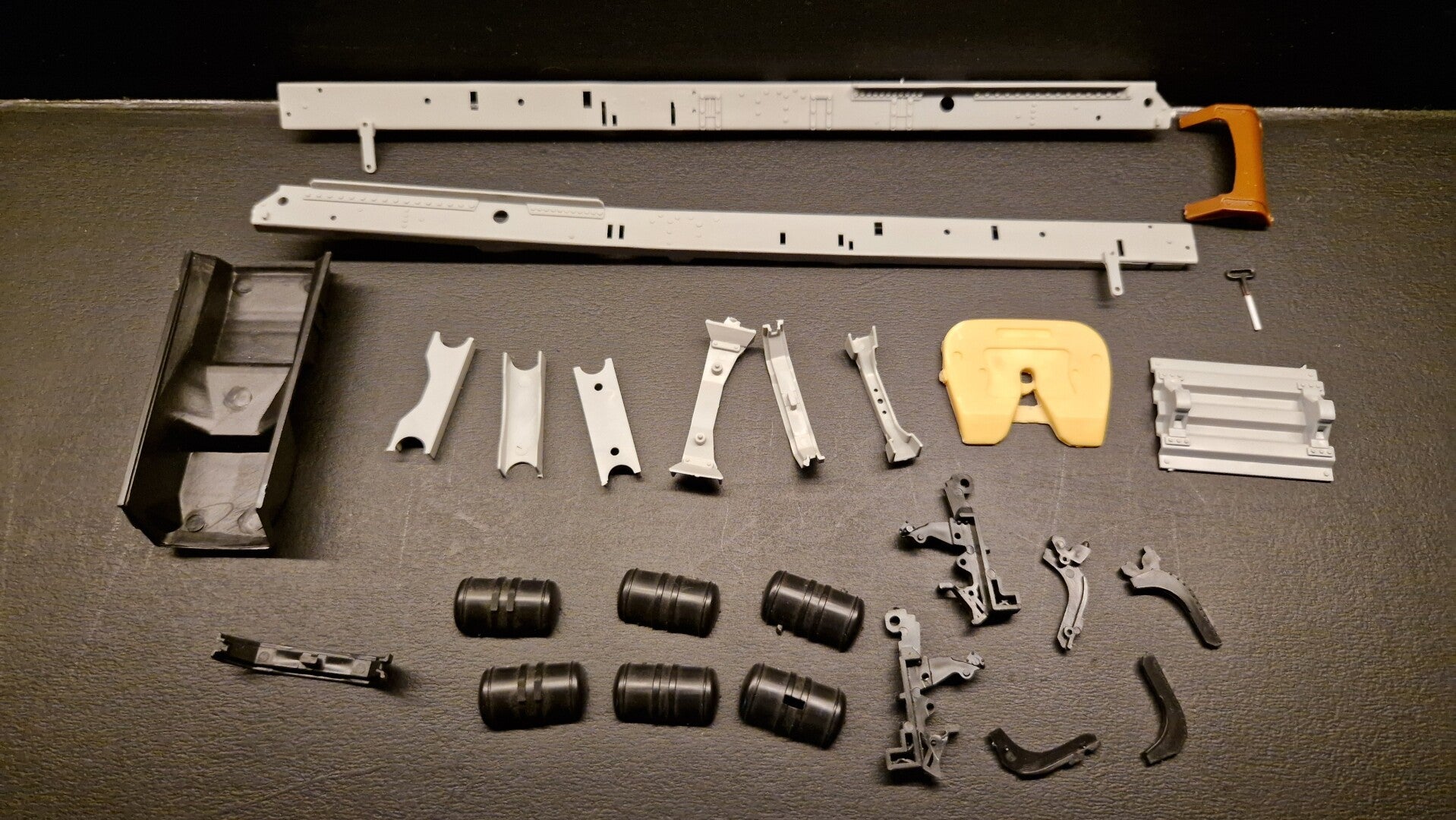

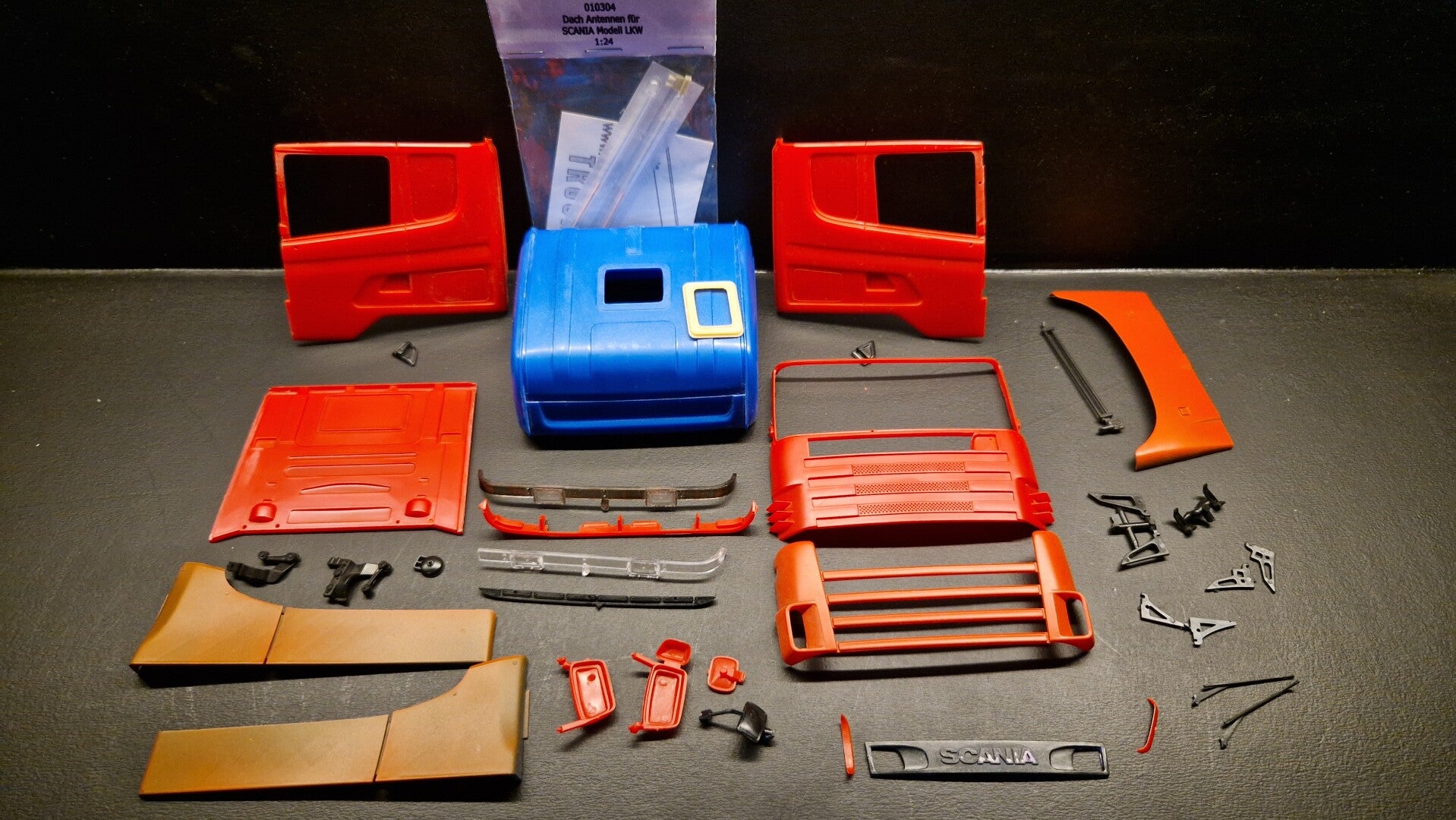

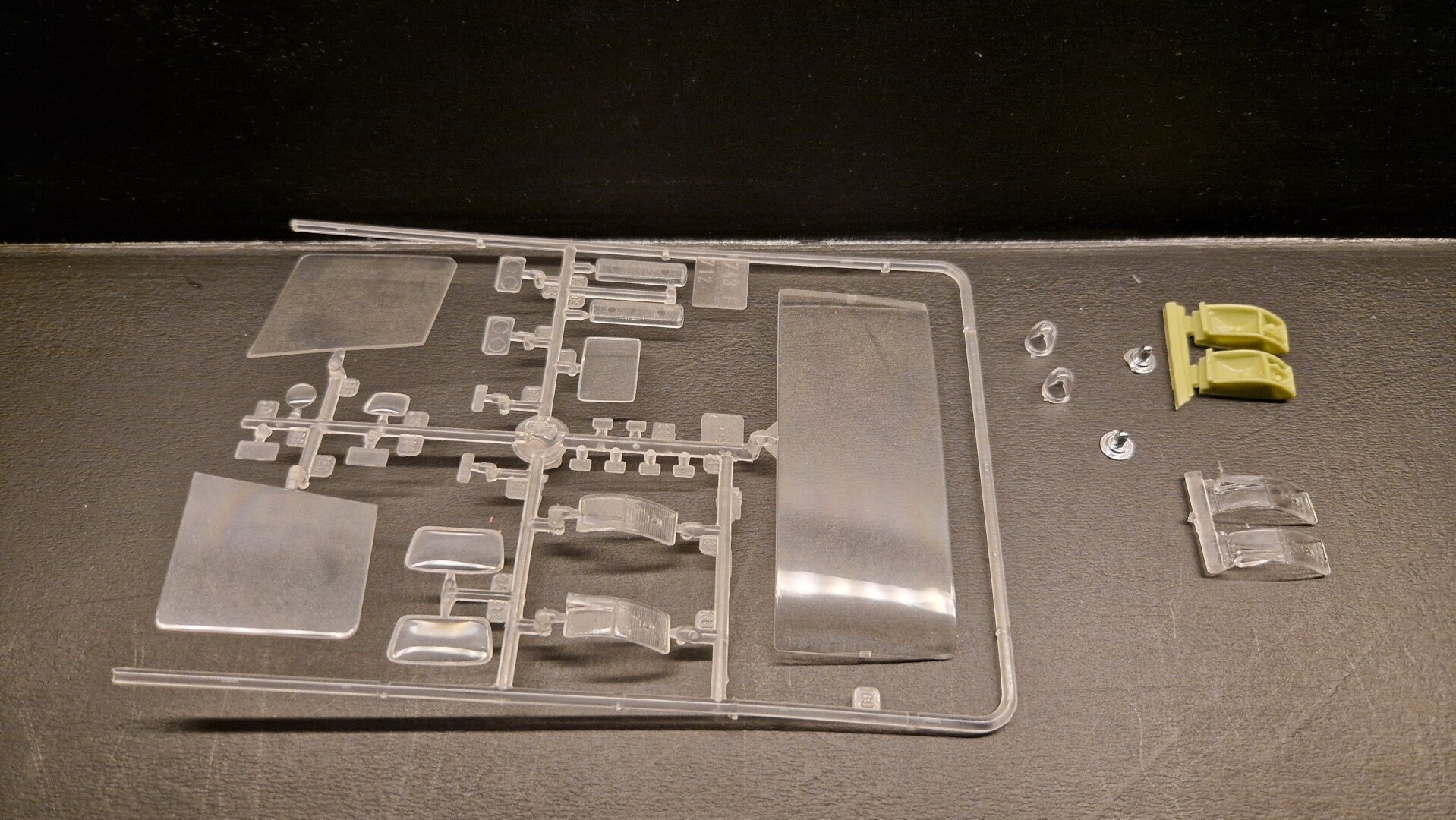

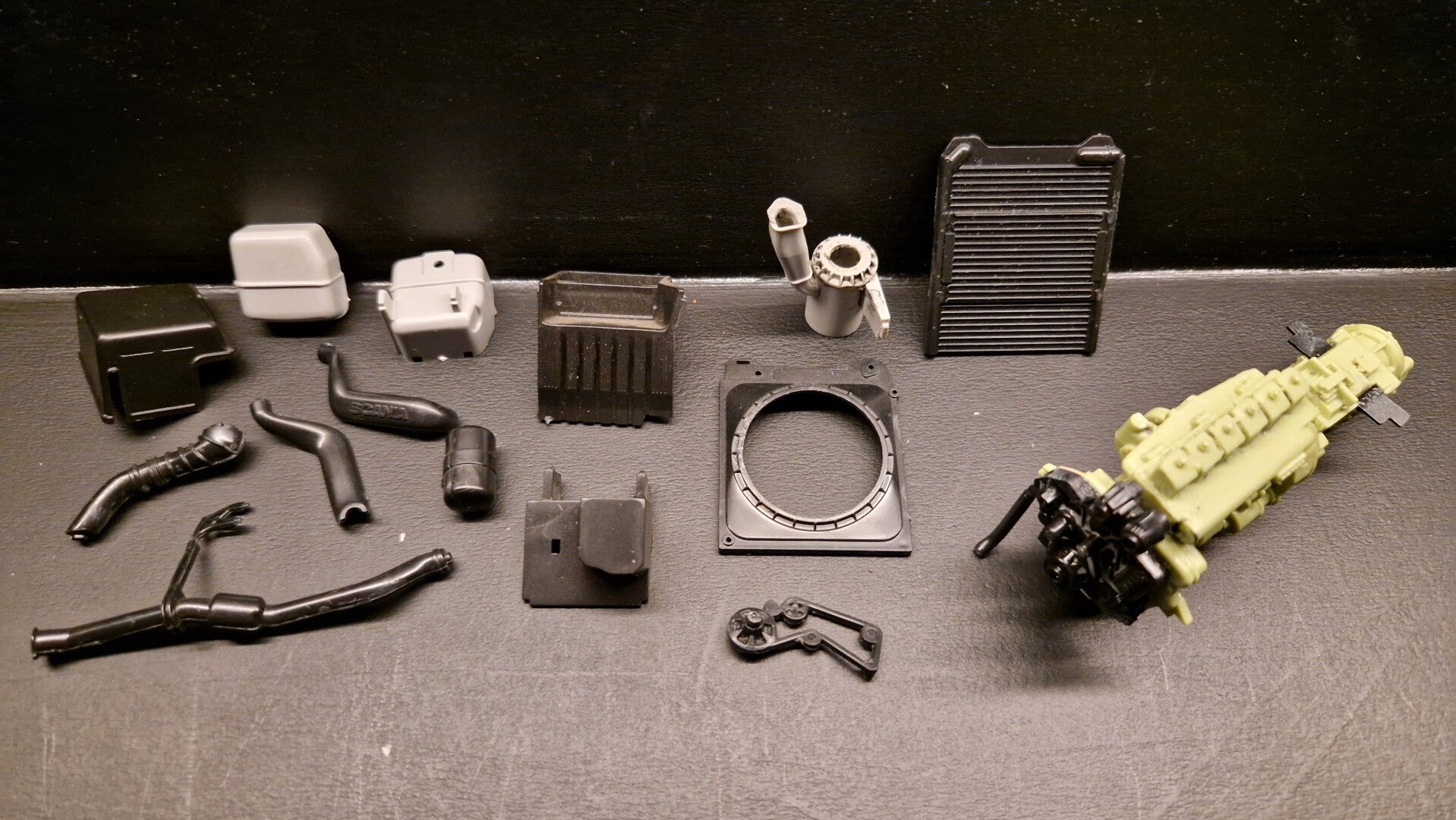

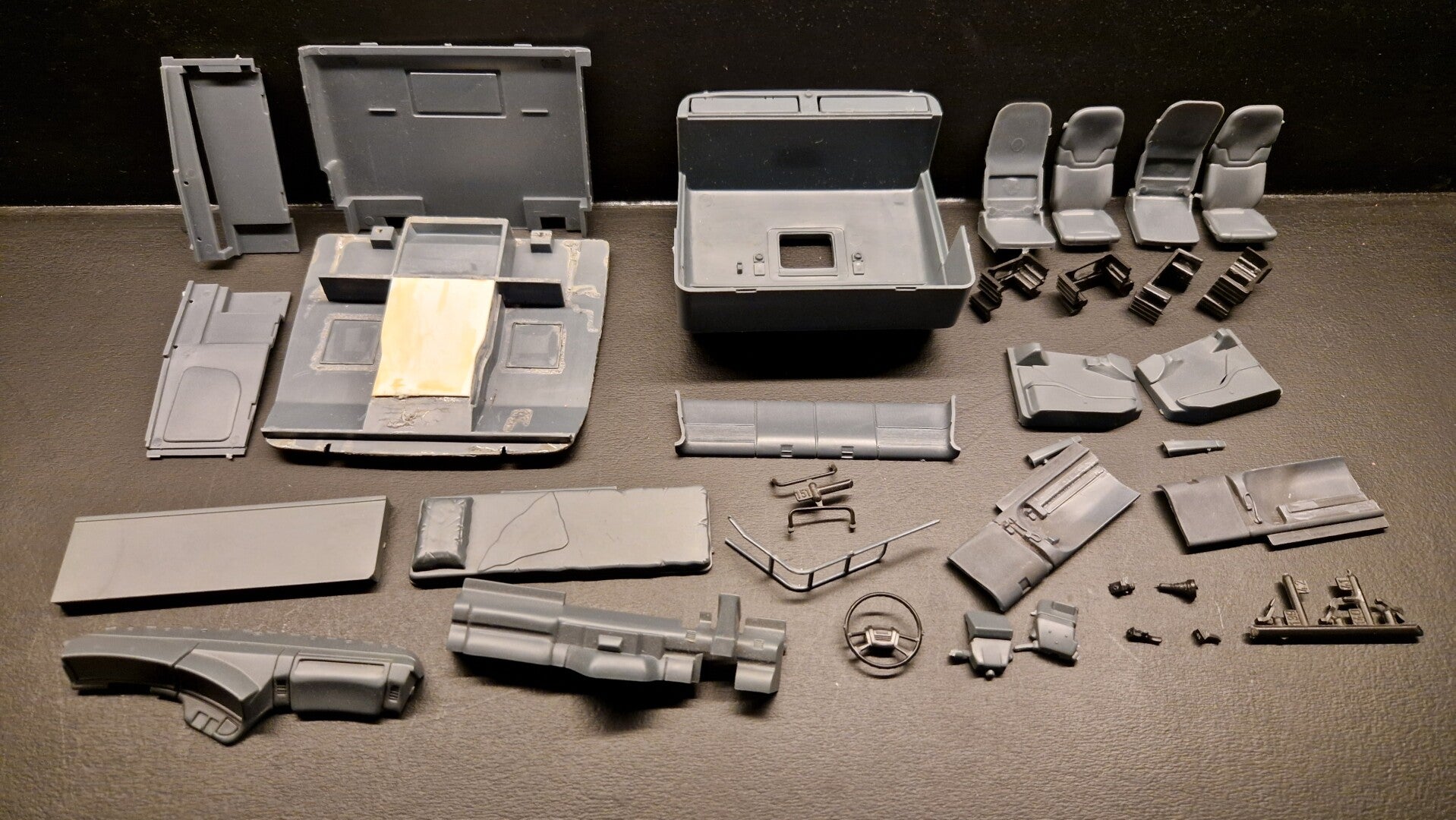

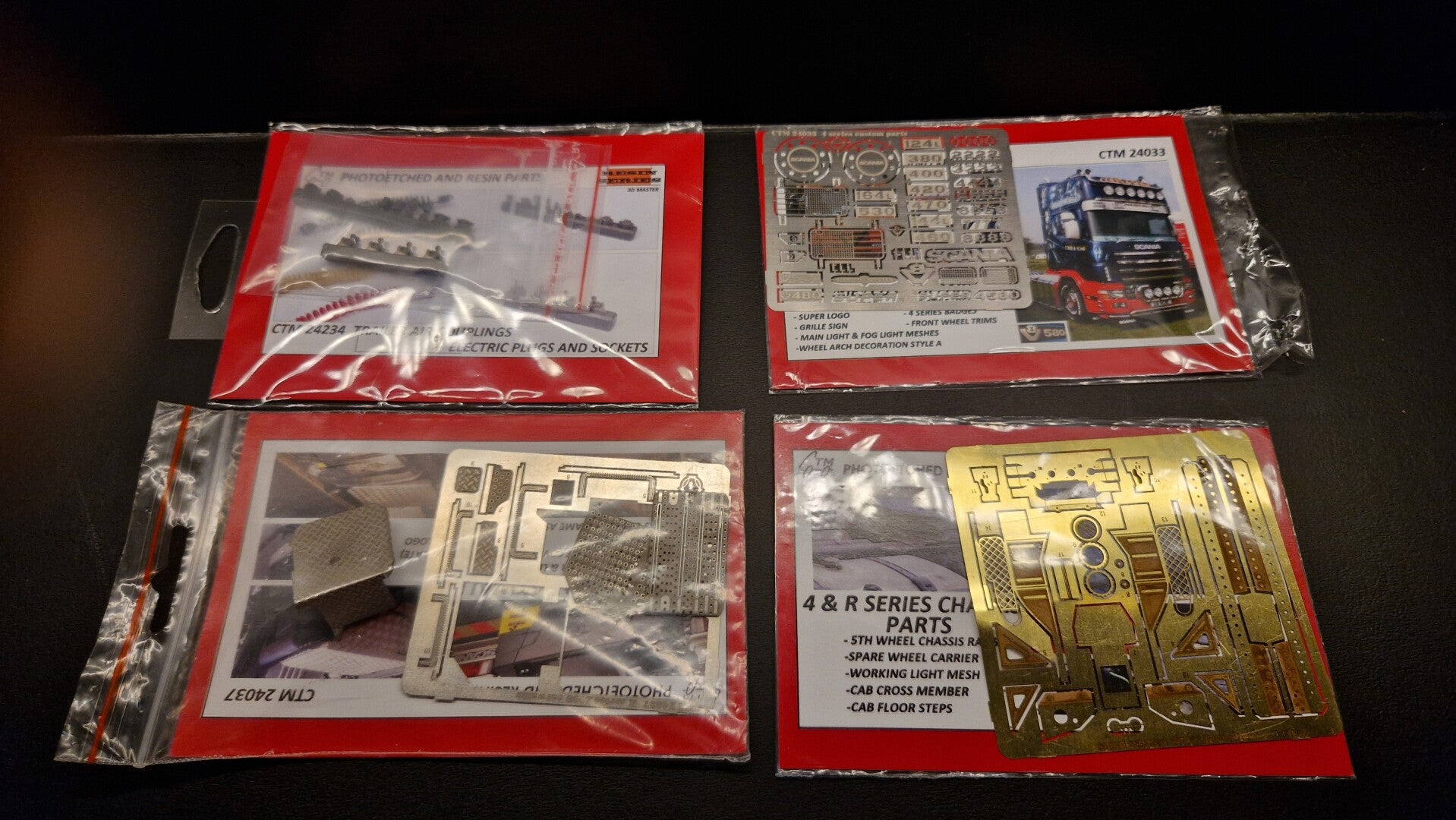

Dit is de bouwkit waarvan ik het model ga bouwen incl. de Aftermarket onderdelen van Resin die onderanderen bij KFS Engeland en MG Moldings Engeland weg komen plus Resin en Pe-onderdelen van CTM Tsjechië.

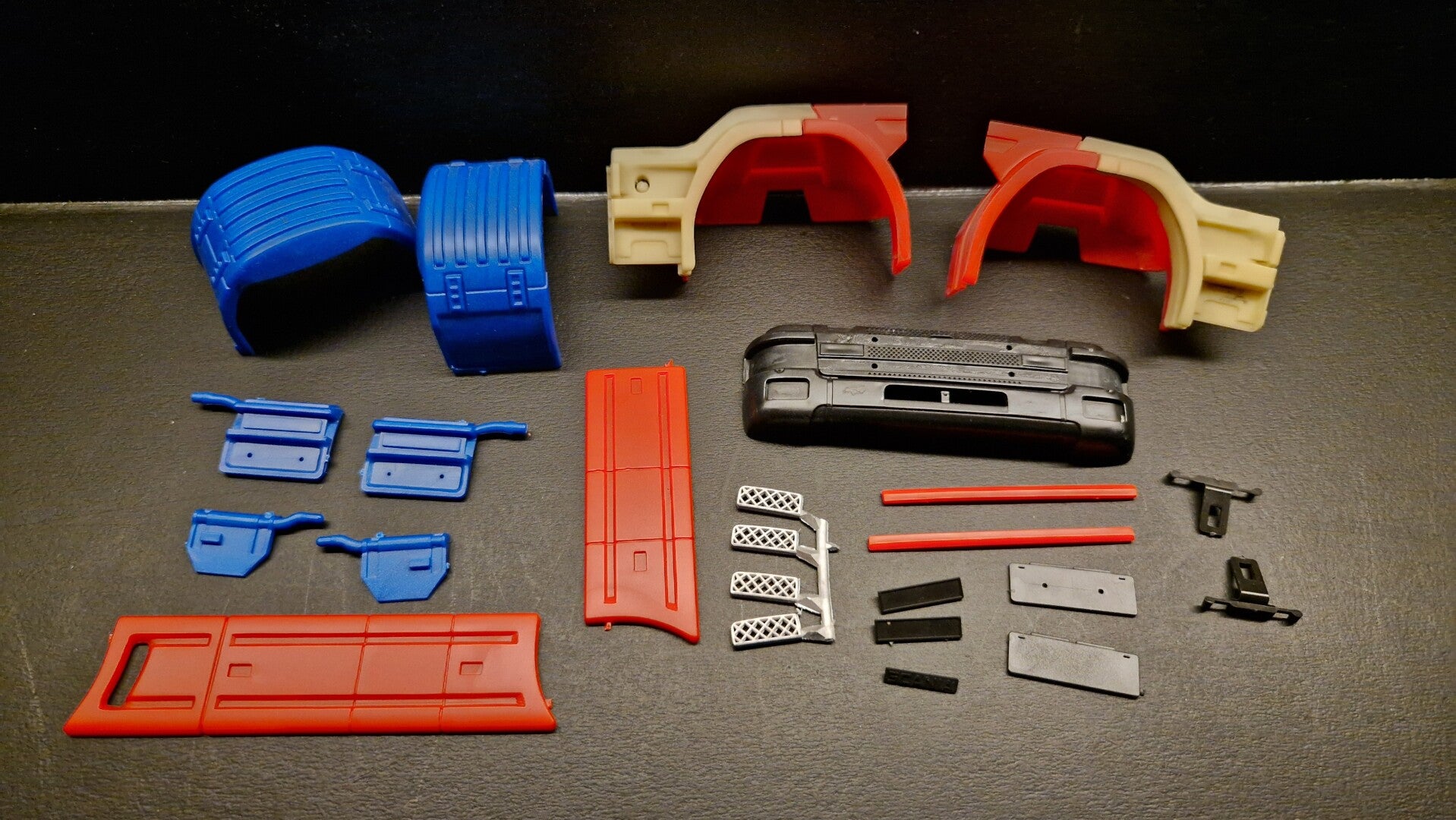

This is the model kit from which I will build the model, including the aftermarket resin parts sourced from KFS England and MG Moldings England, among others, plus resin and PE parts from CTM Czech Republic.

De Bouw

The Build

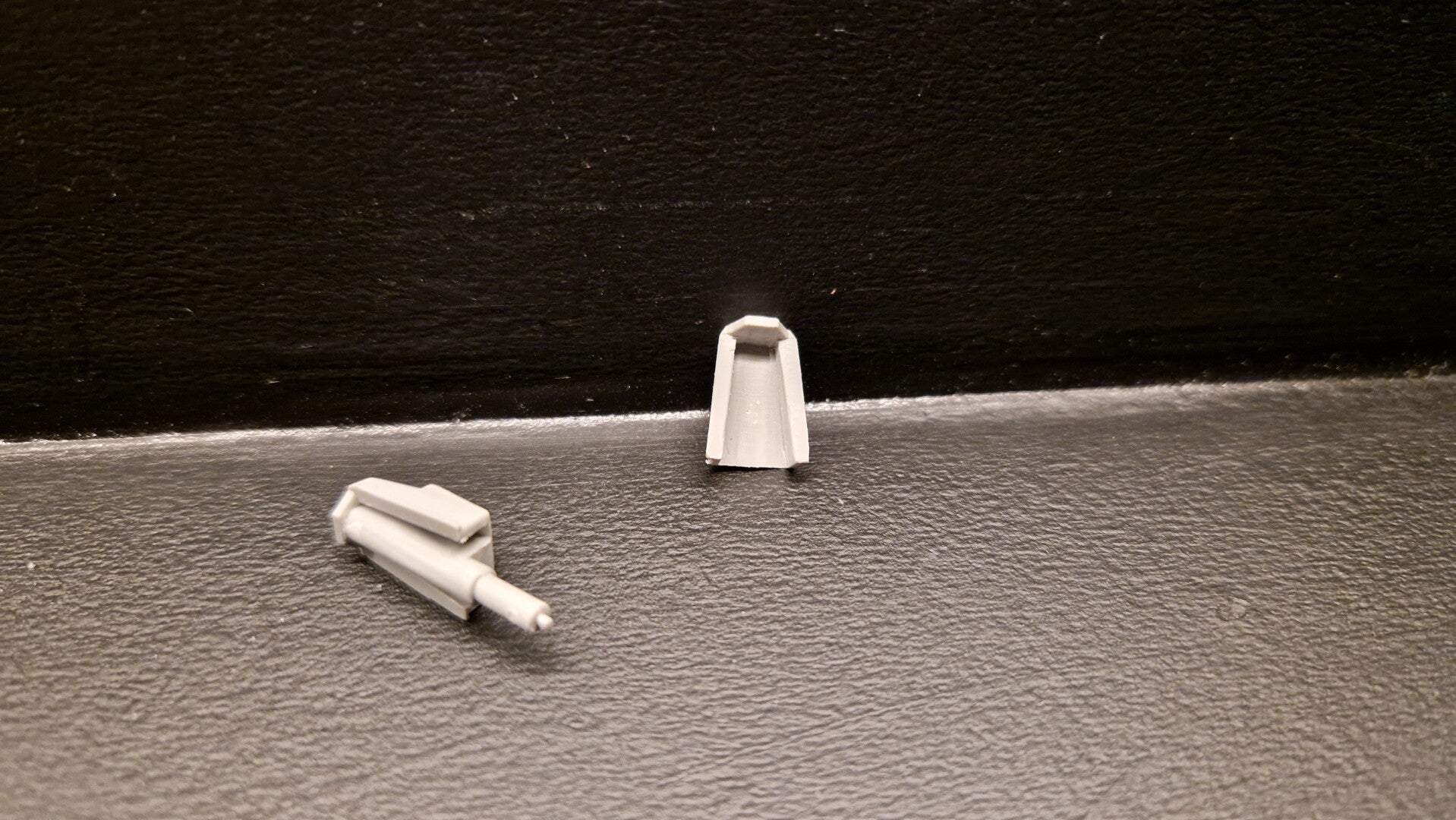

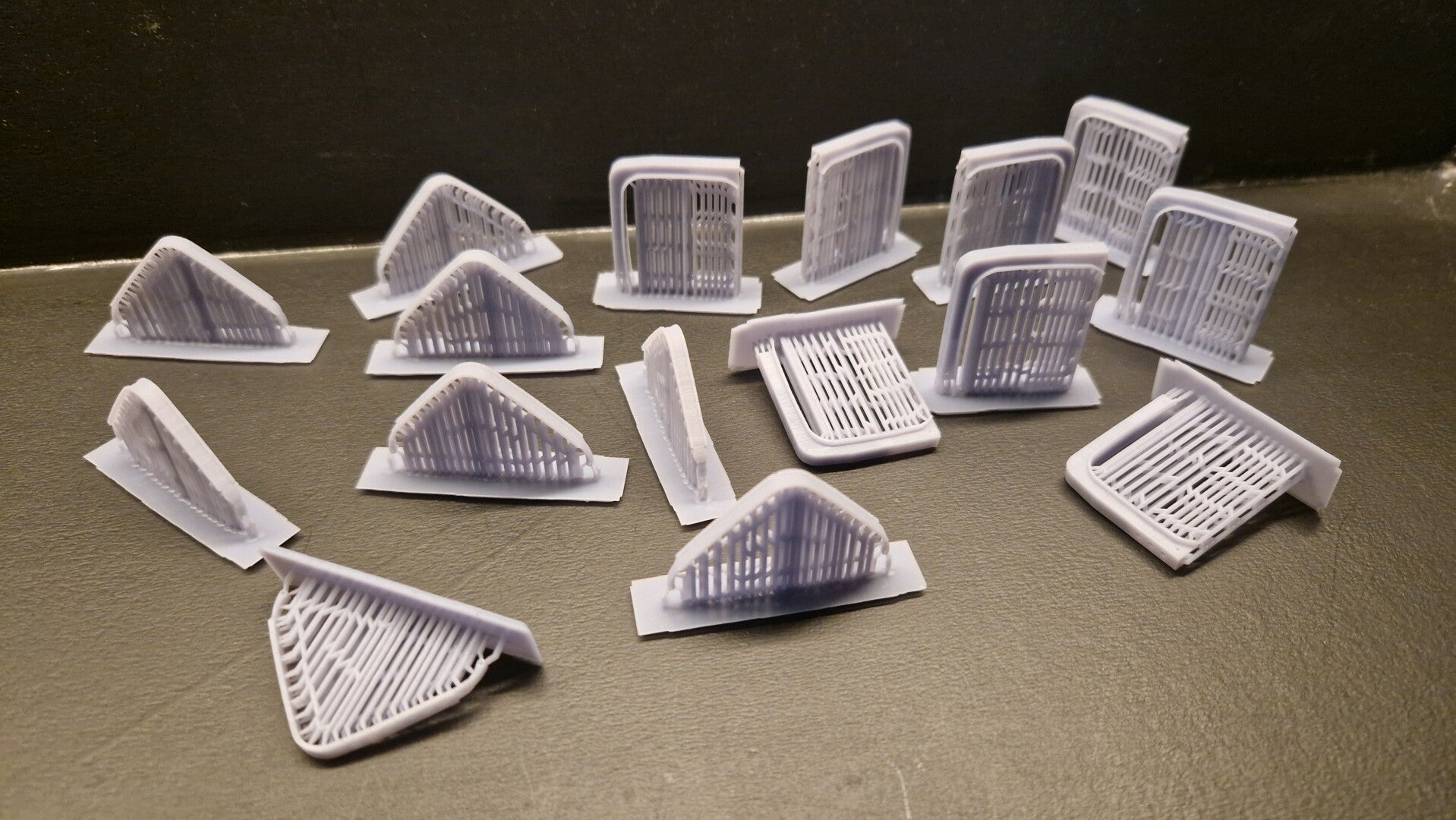

3D Resin Onderdelen

3D Resin Parts

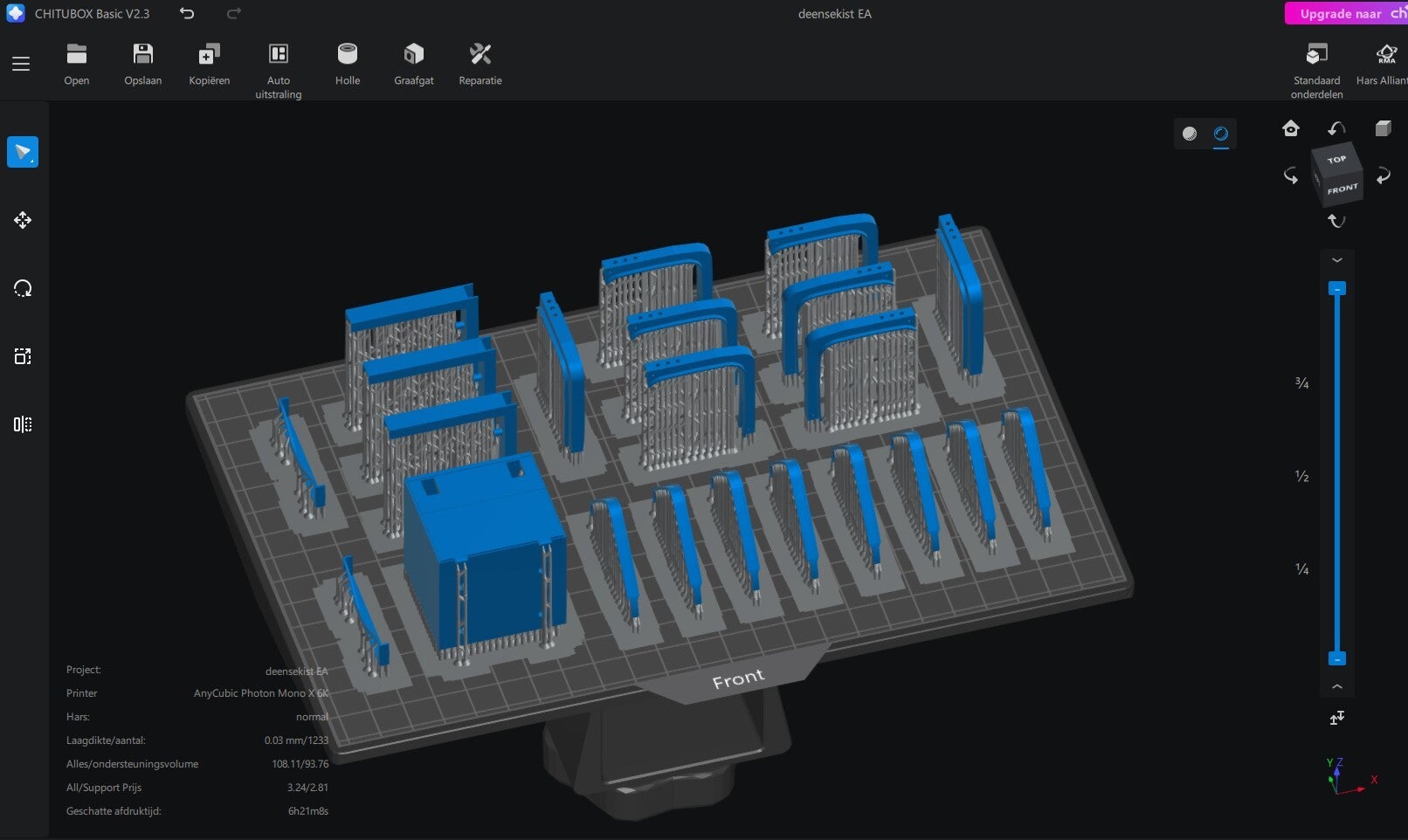

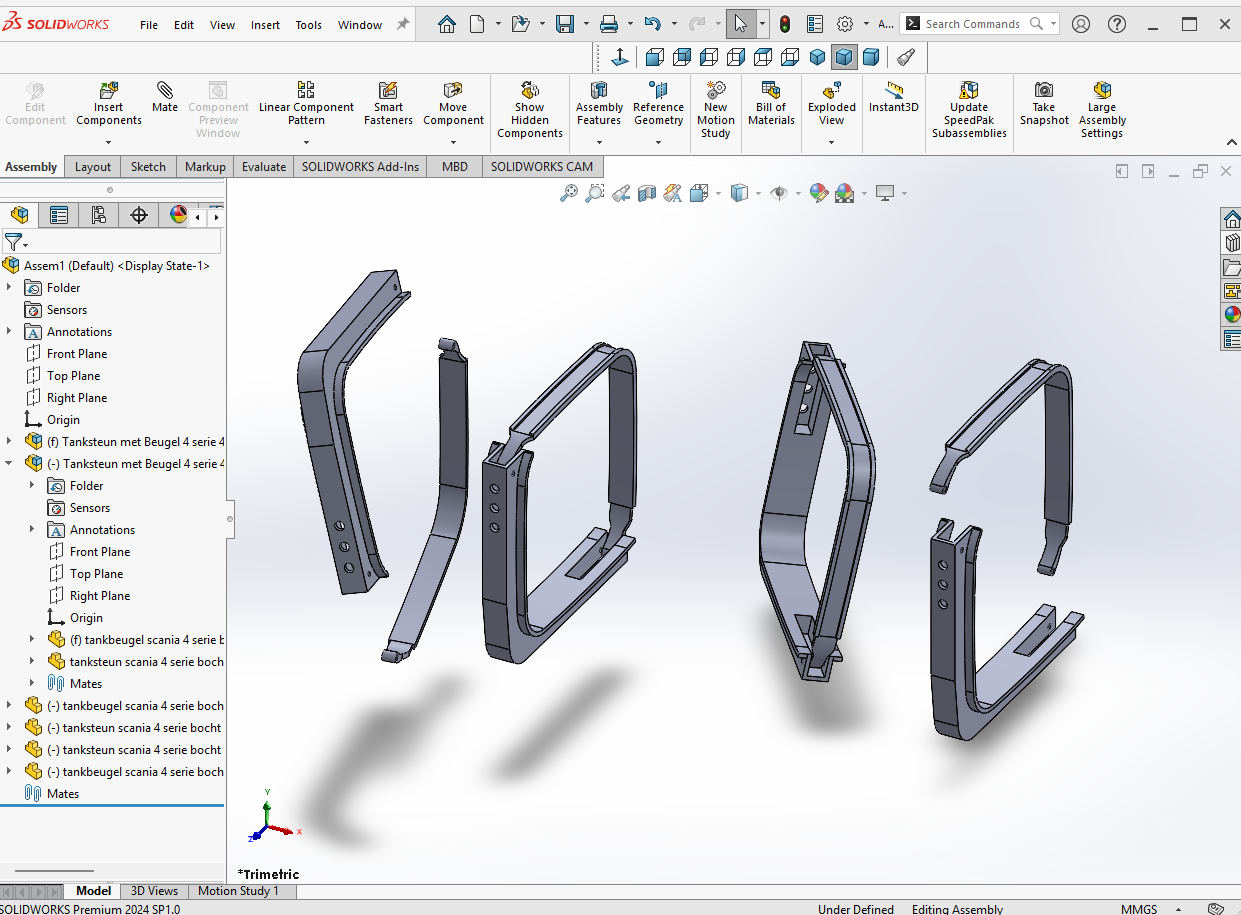

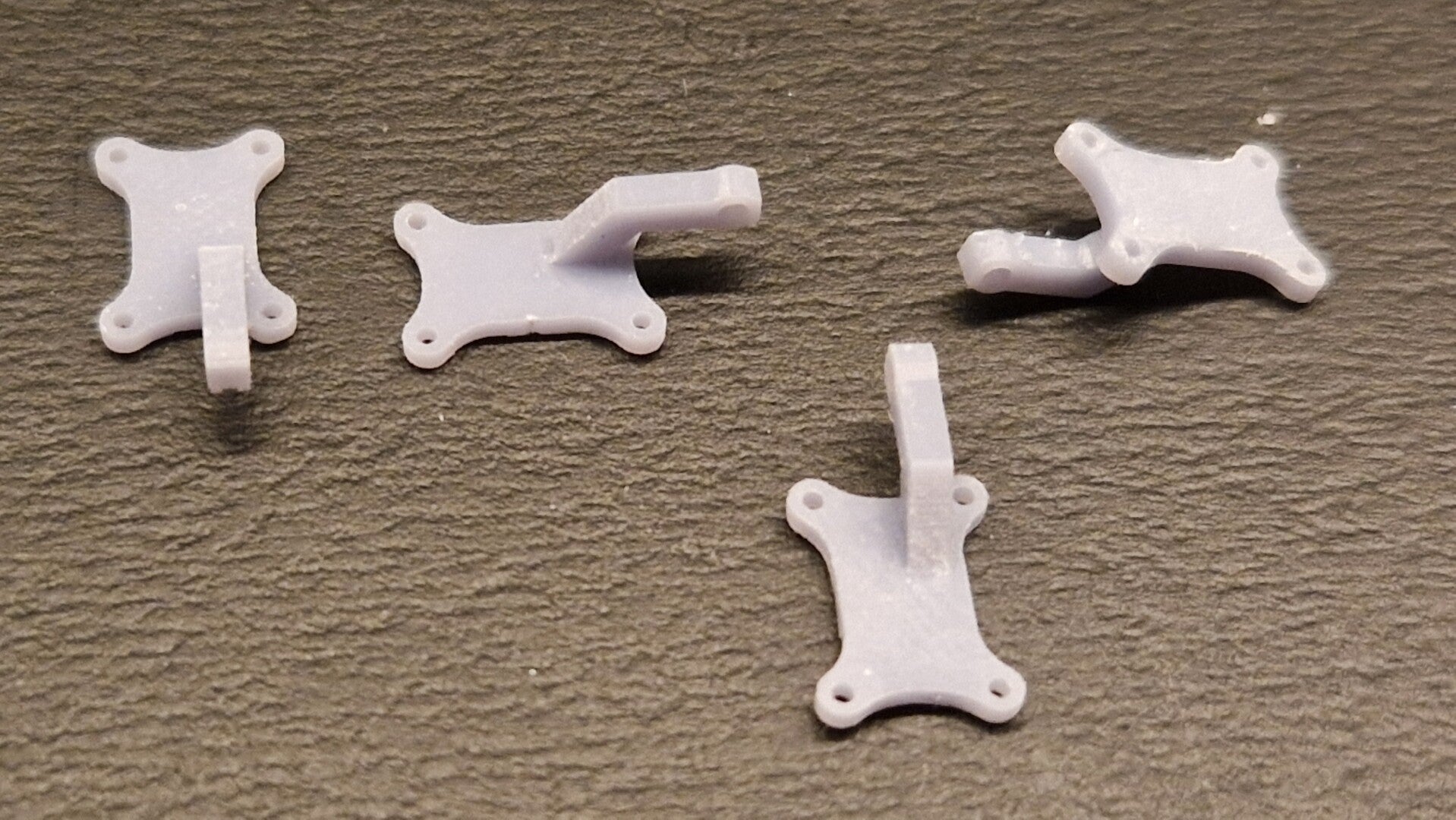

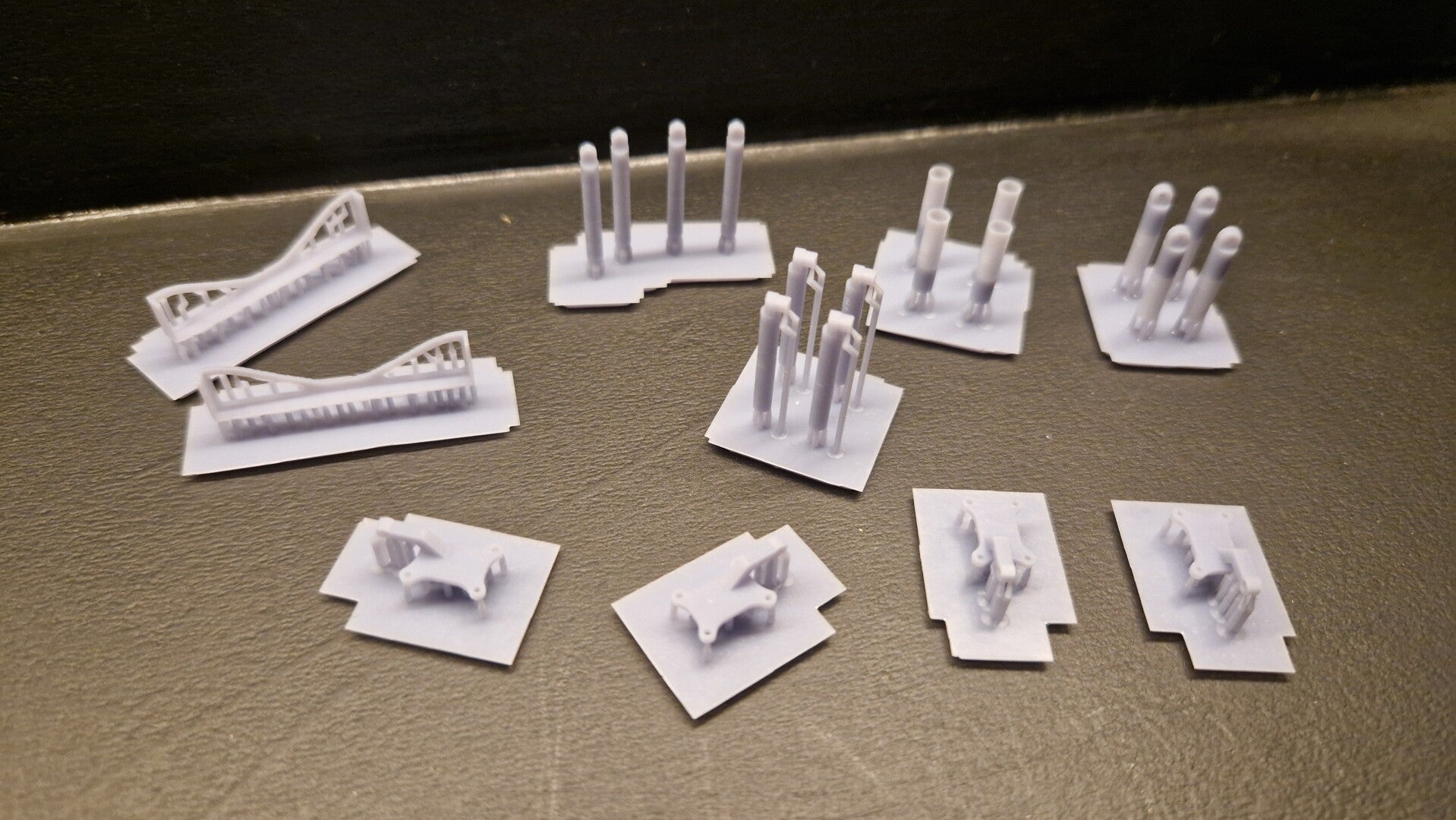

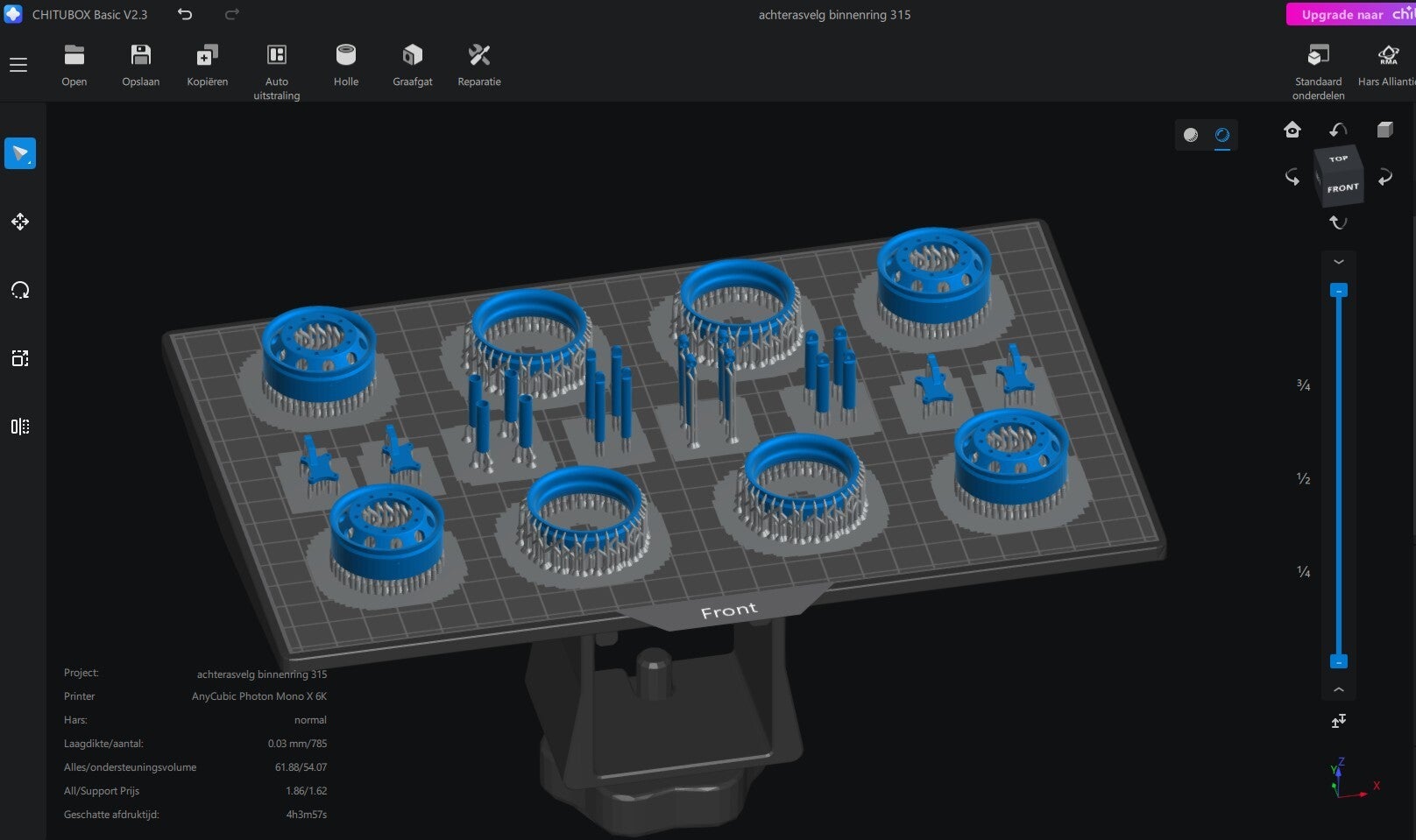

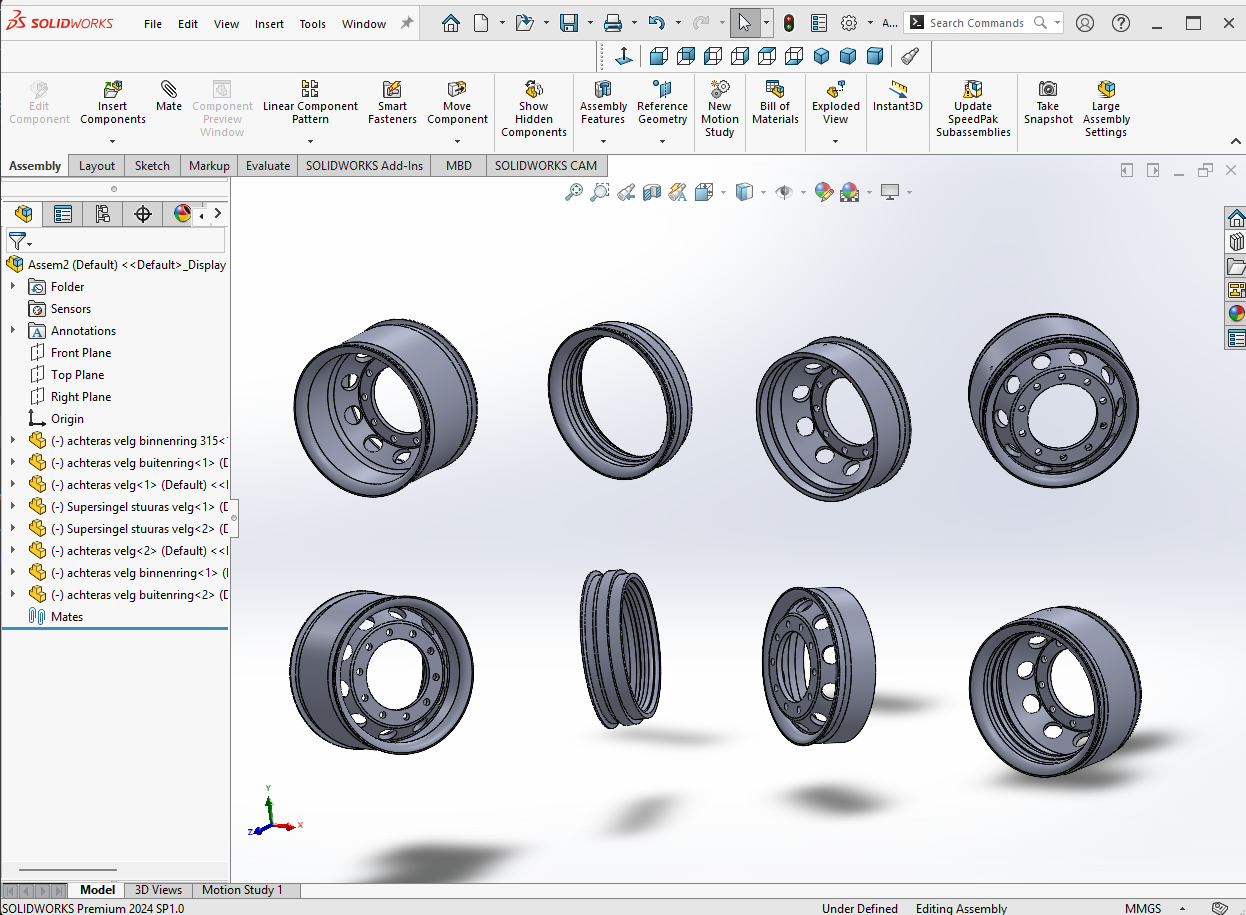

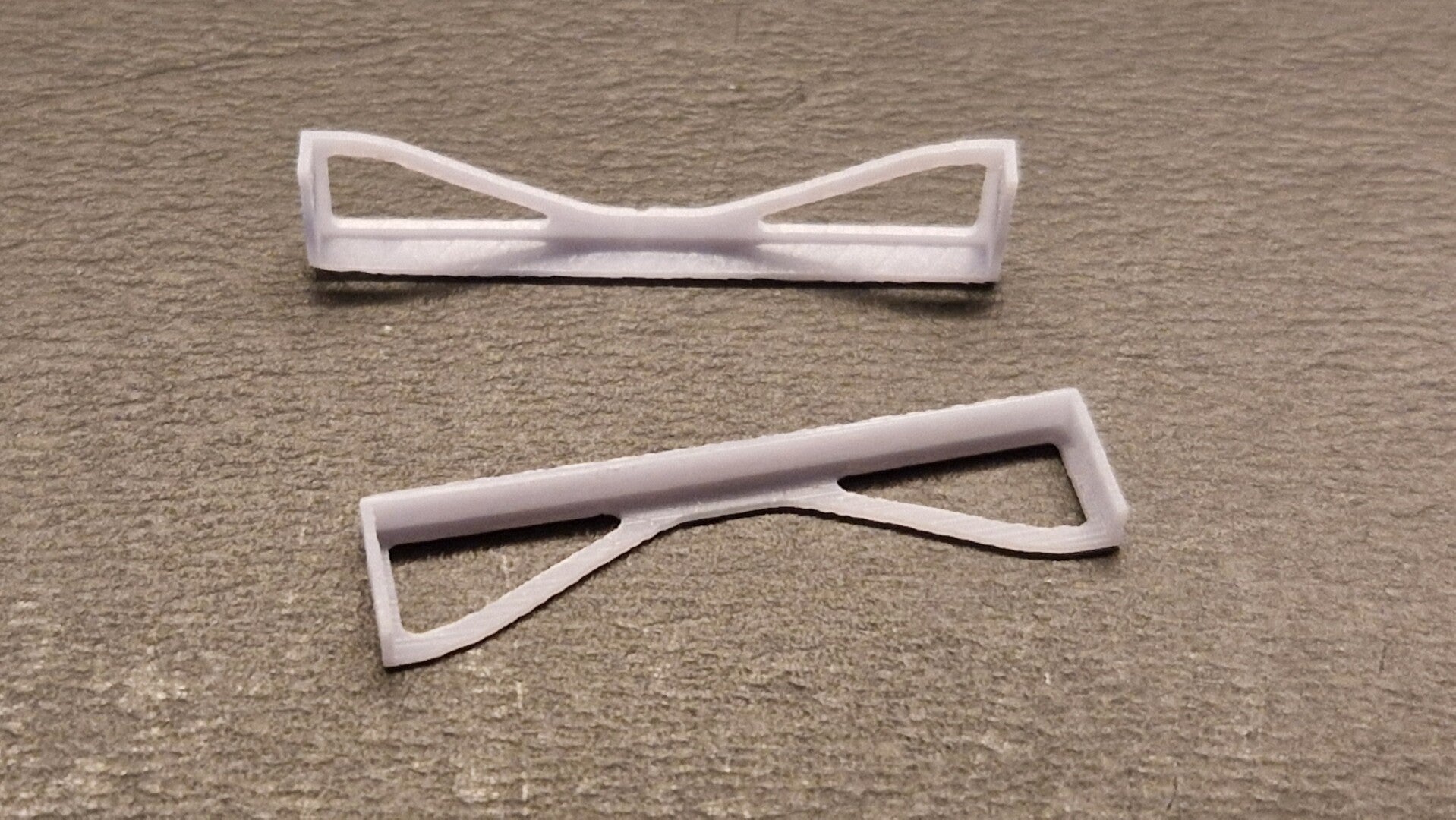

Voor dit model zelf diverse onderdelen getekend in SolidWorks en daarna via ChituBox om gezet in een print bestand en met mijn AniCubic Resin printer de onderdelen geprint.

Het gaat om de volgende onderdelen;

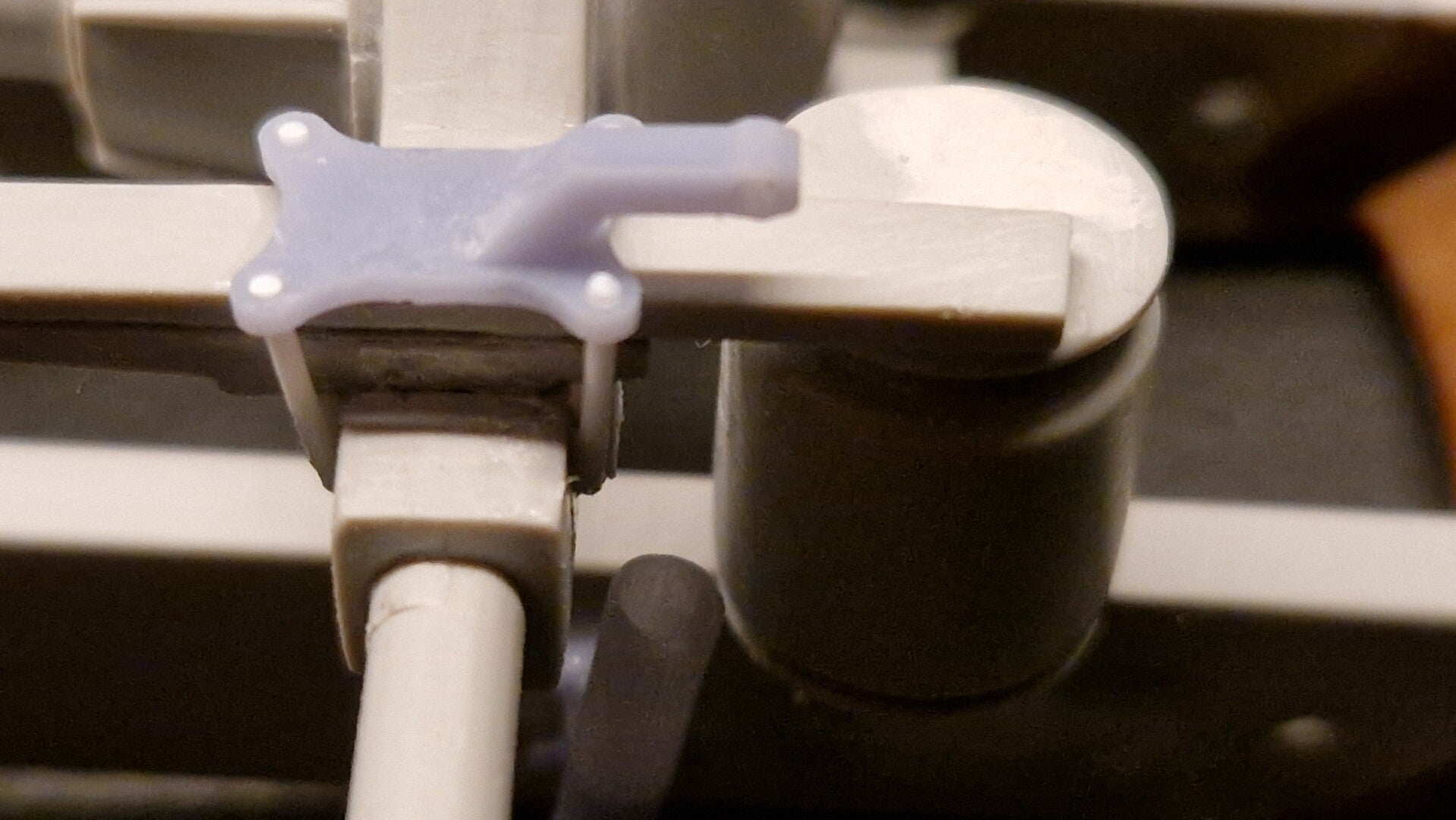

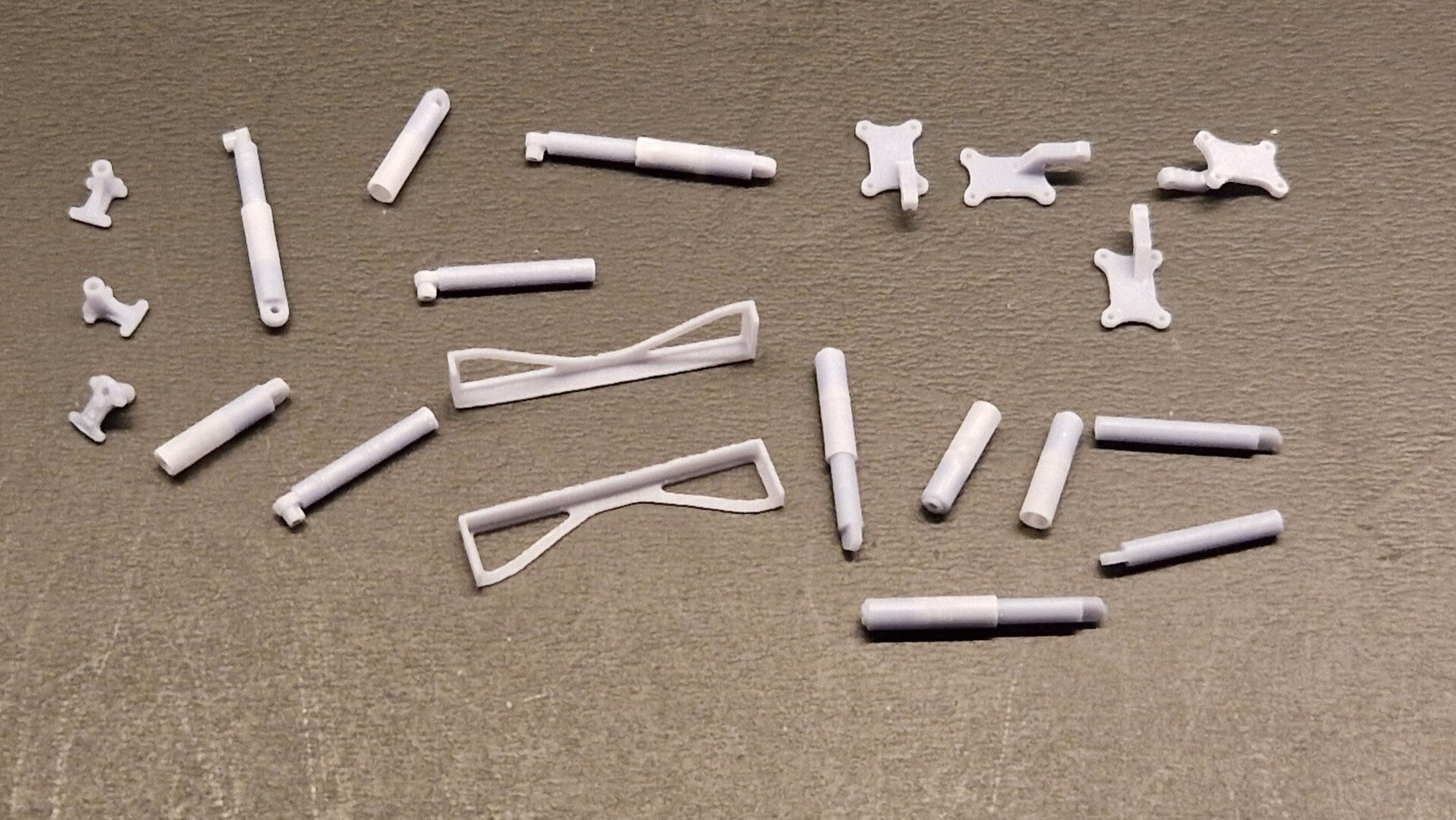

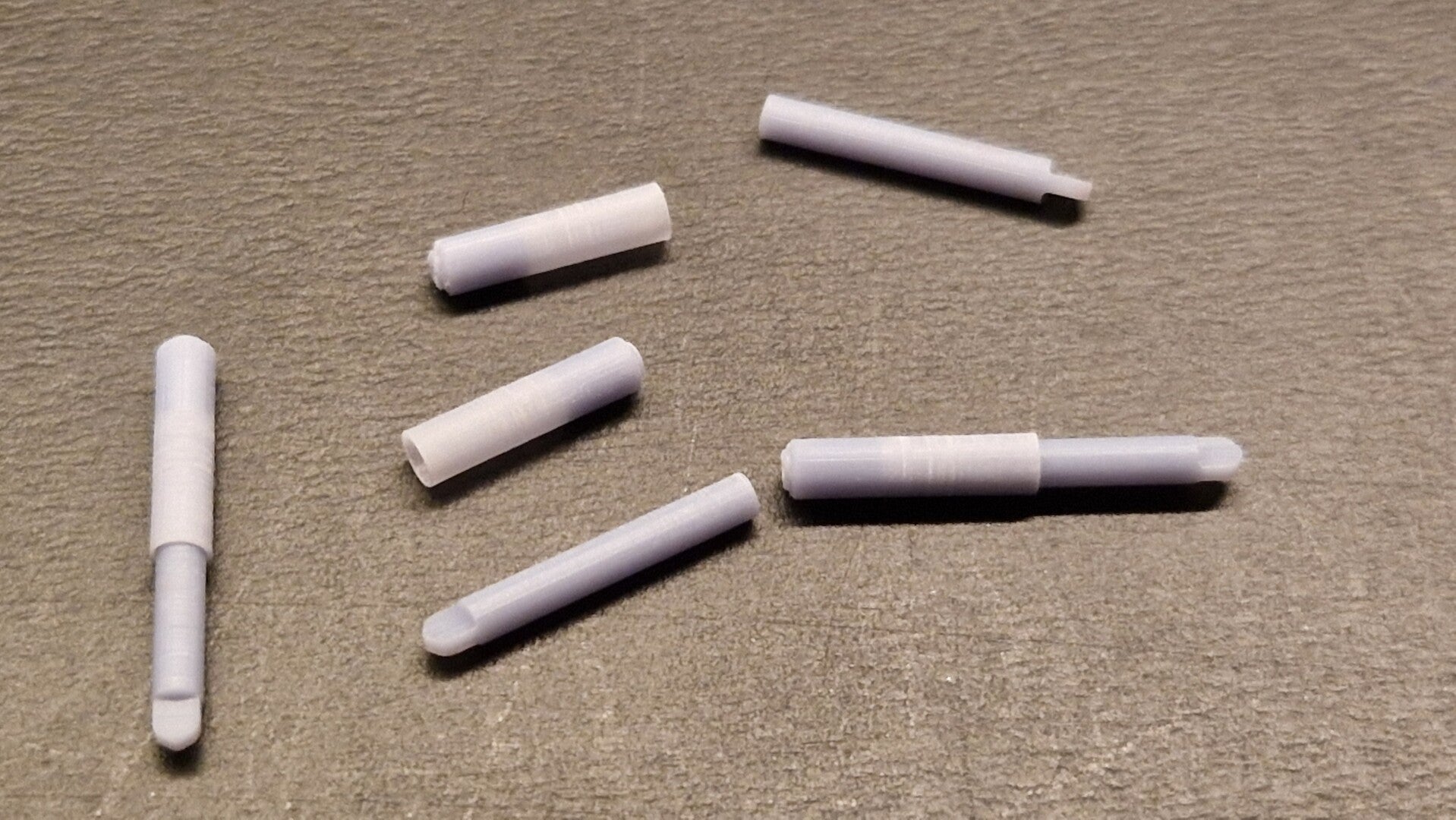

- Schokbrekers voor zowel de stuuras als de trekas

-Tanksteunen met bevestigings banden

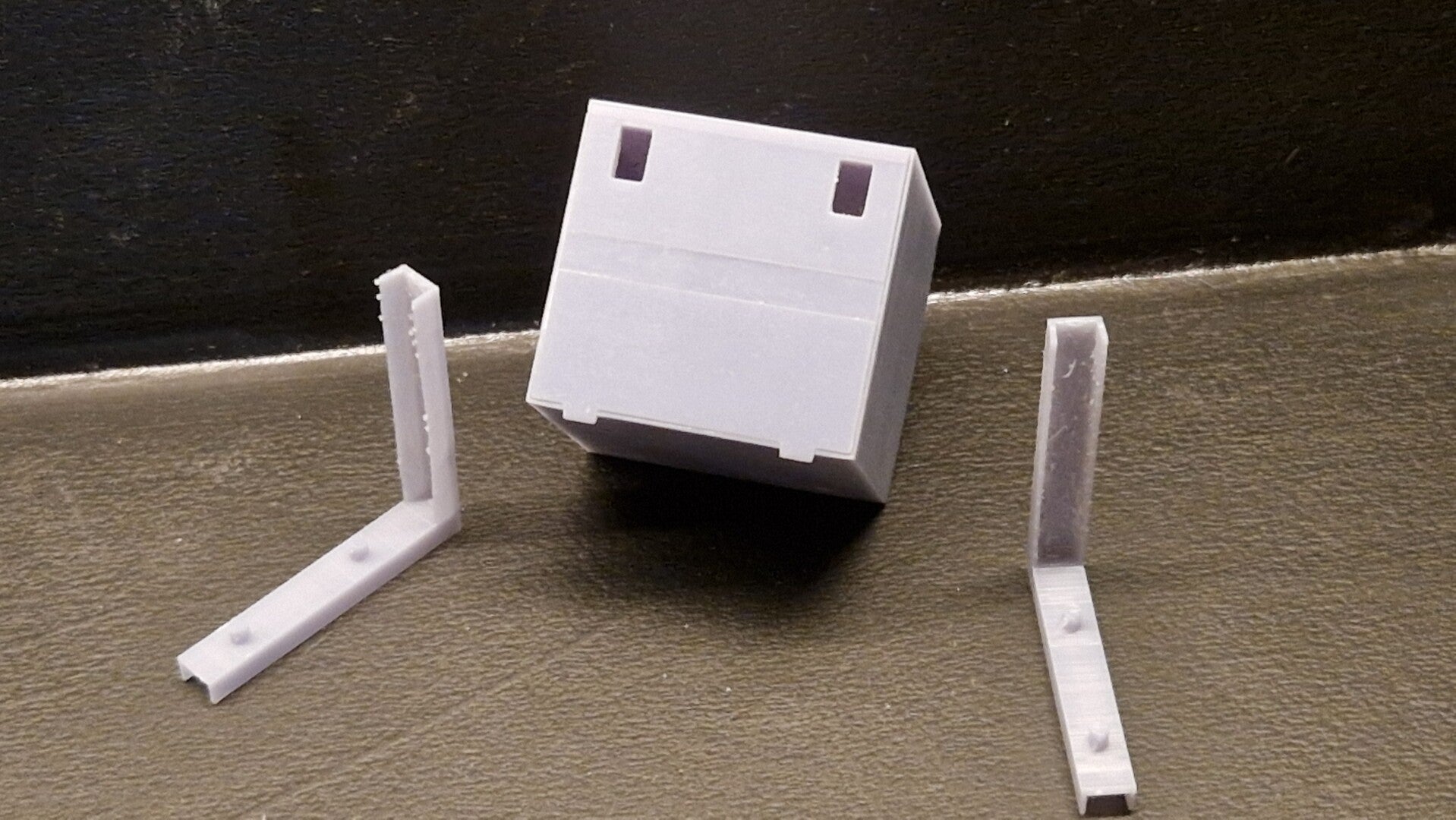

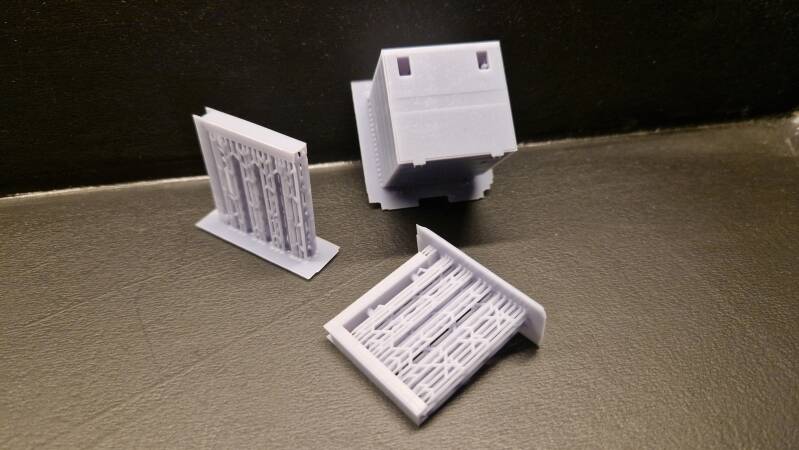

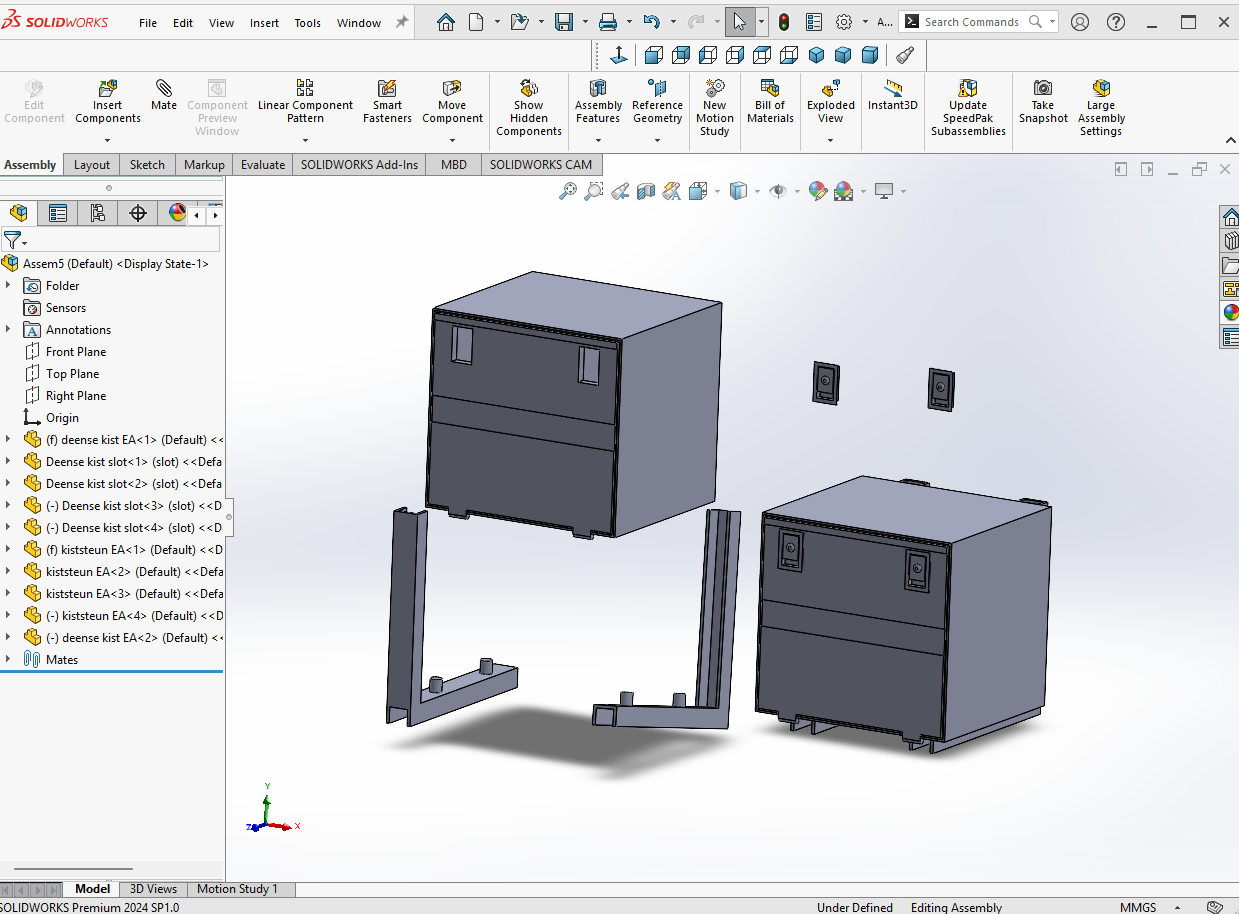

- Een Deense kist met steunen

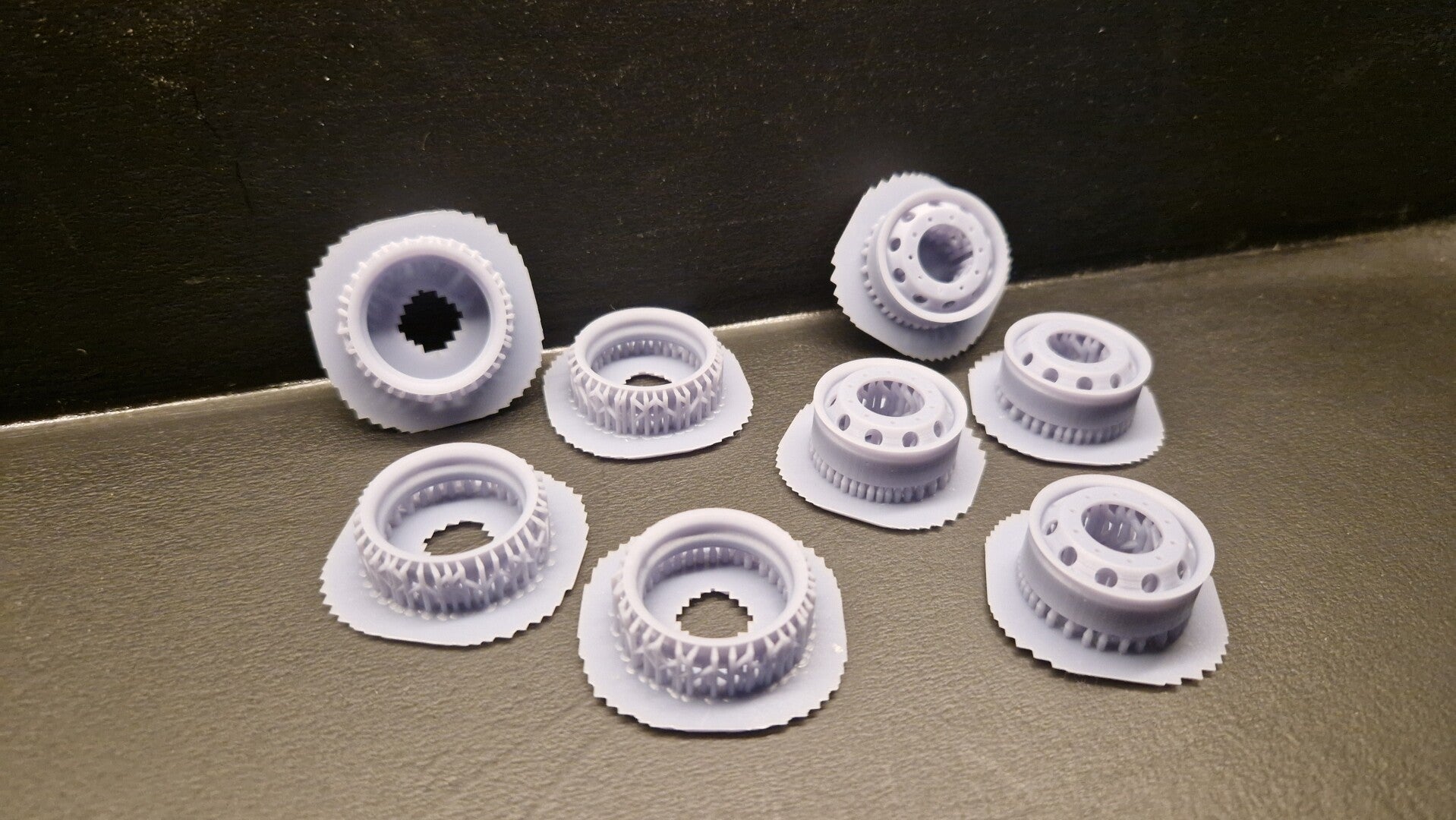

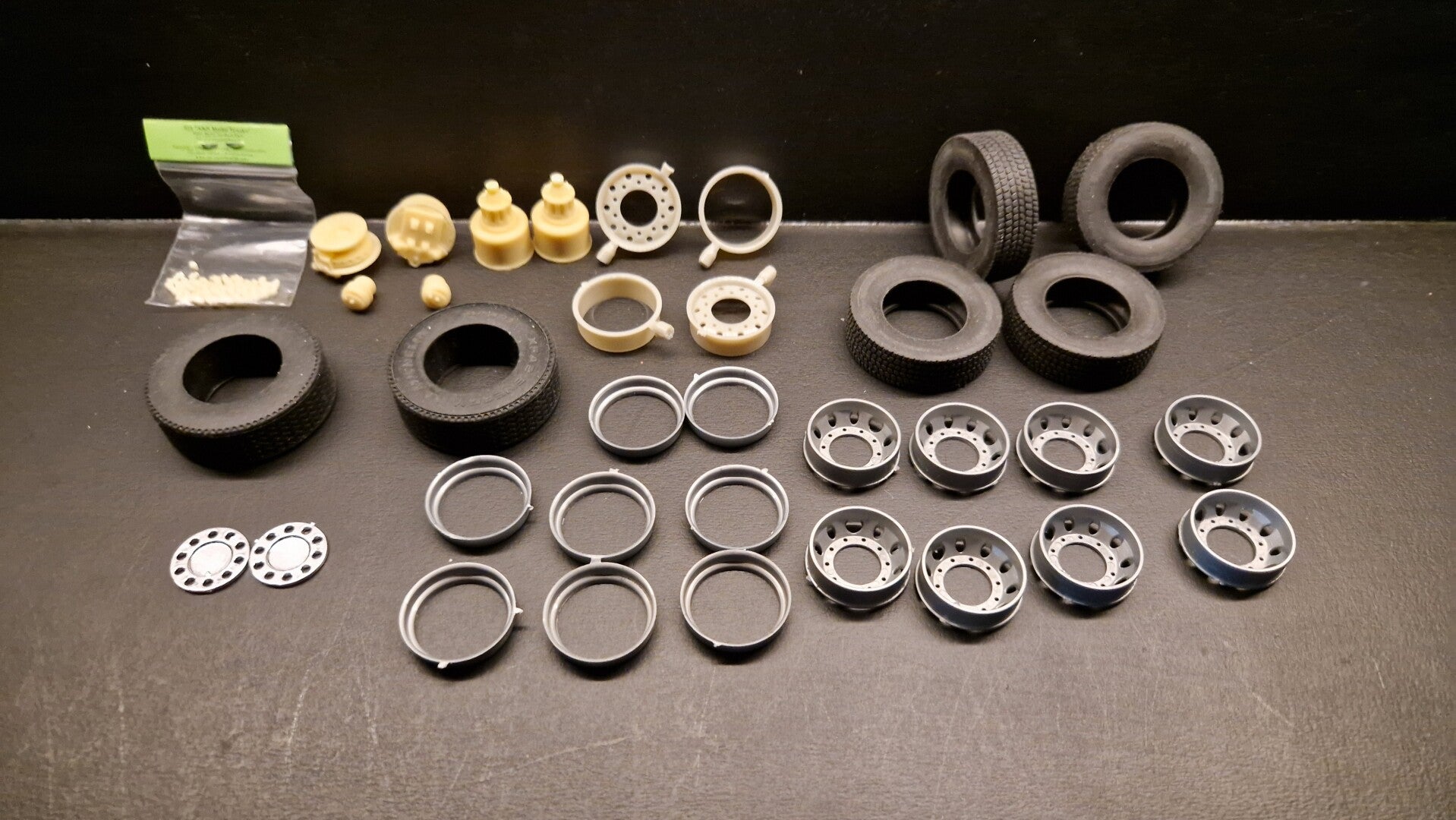

- Standaard stalen velgen voor de 315 trekasbanden en Supersingel velgen voor de 385 stuuras banden

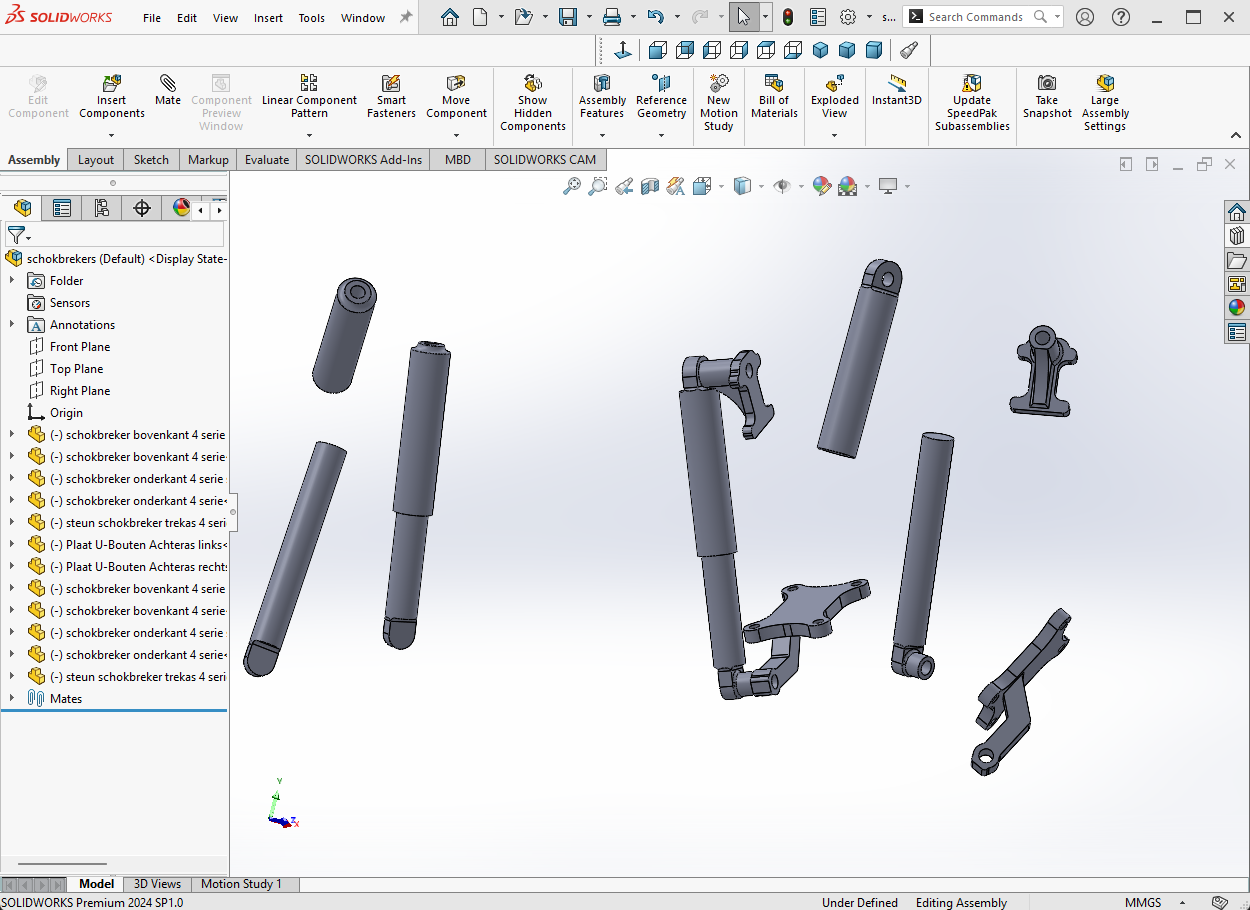

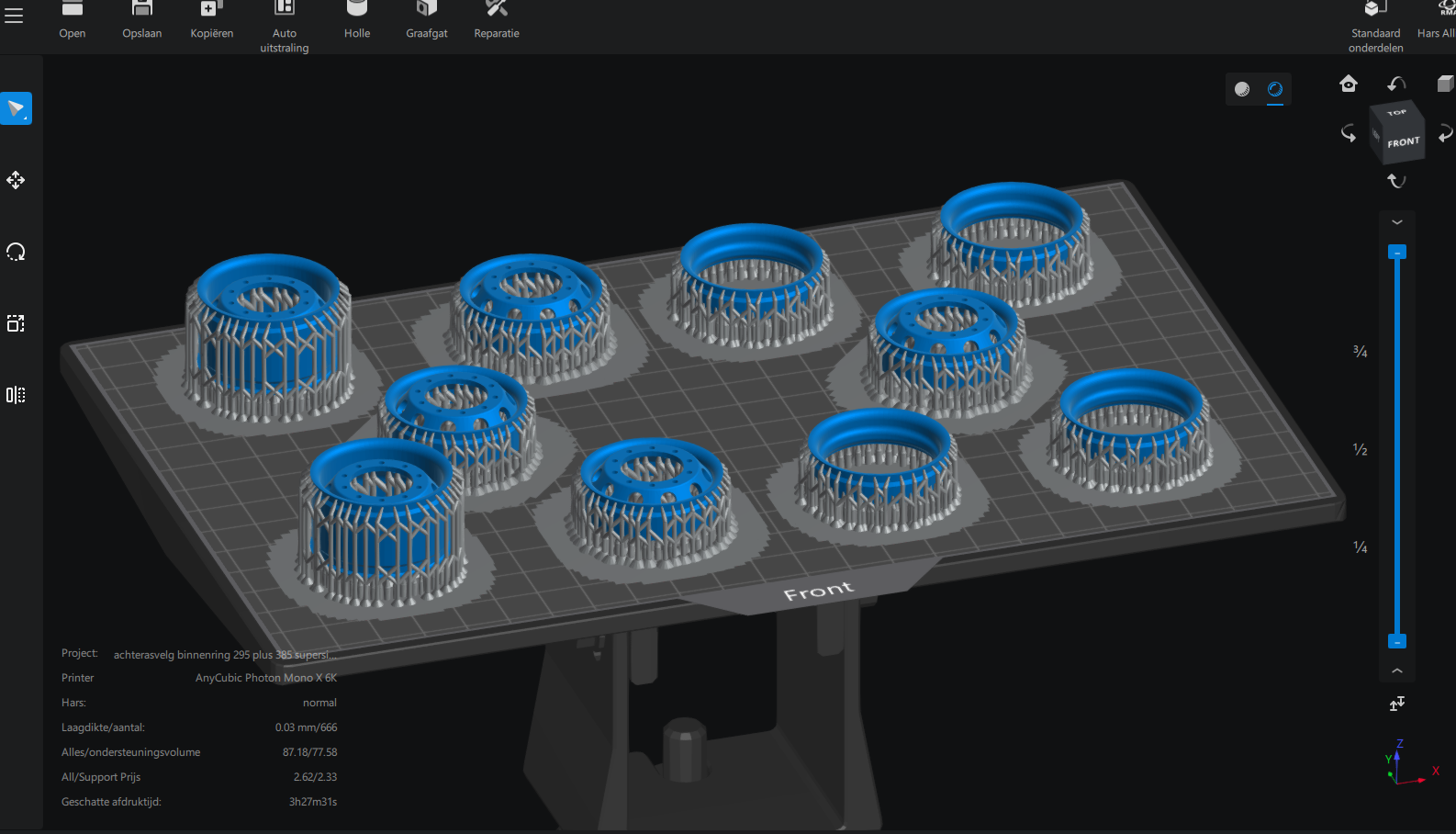

For this model, I drew various parts myself in SolidWorks, then converted them into a print file via ChituBox, and printed the parts with my AniCubic Resin printer.

The following parts are involved:

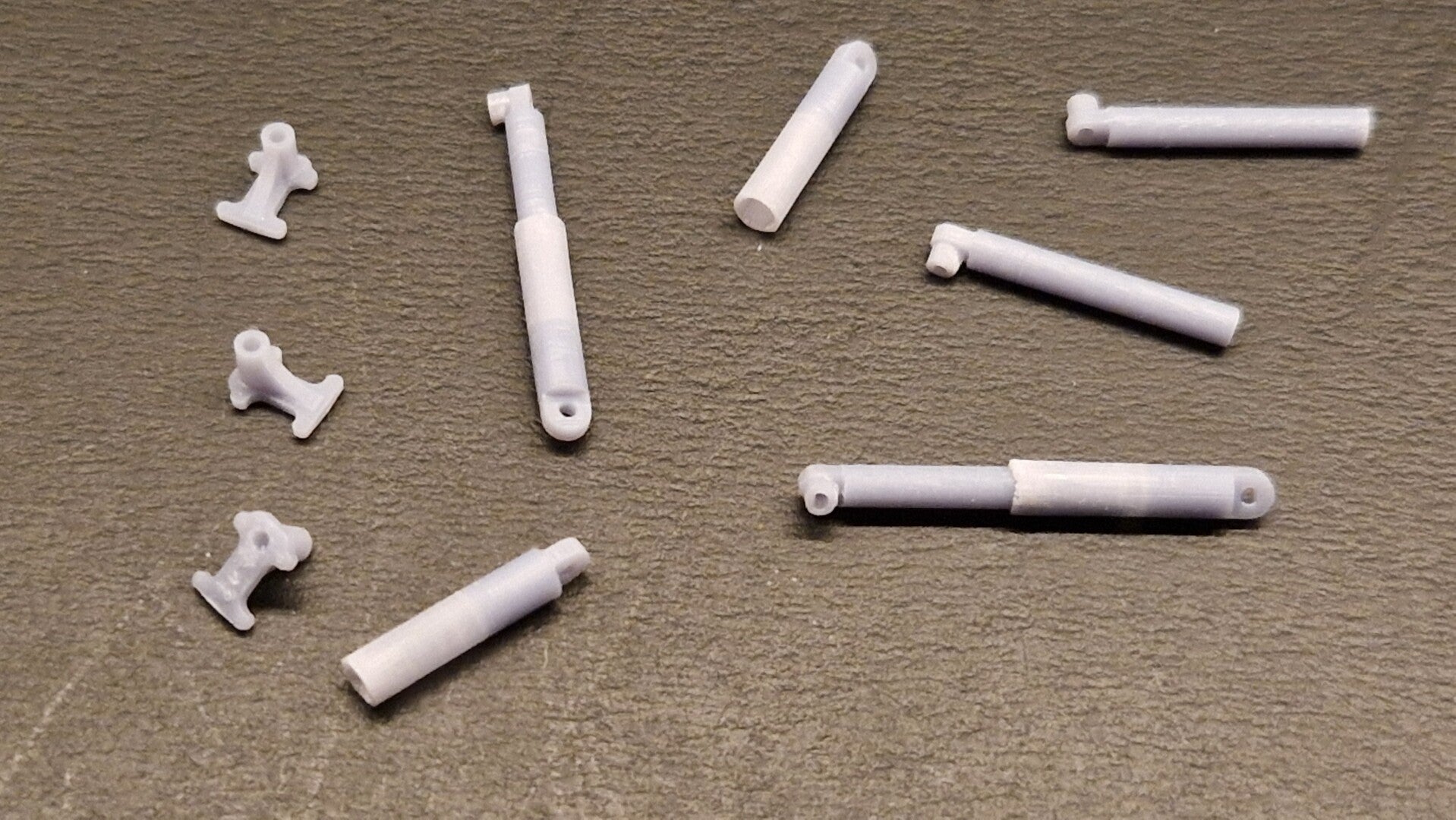

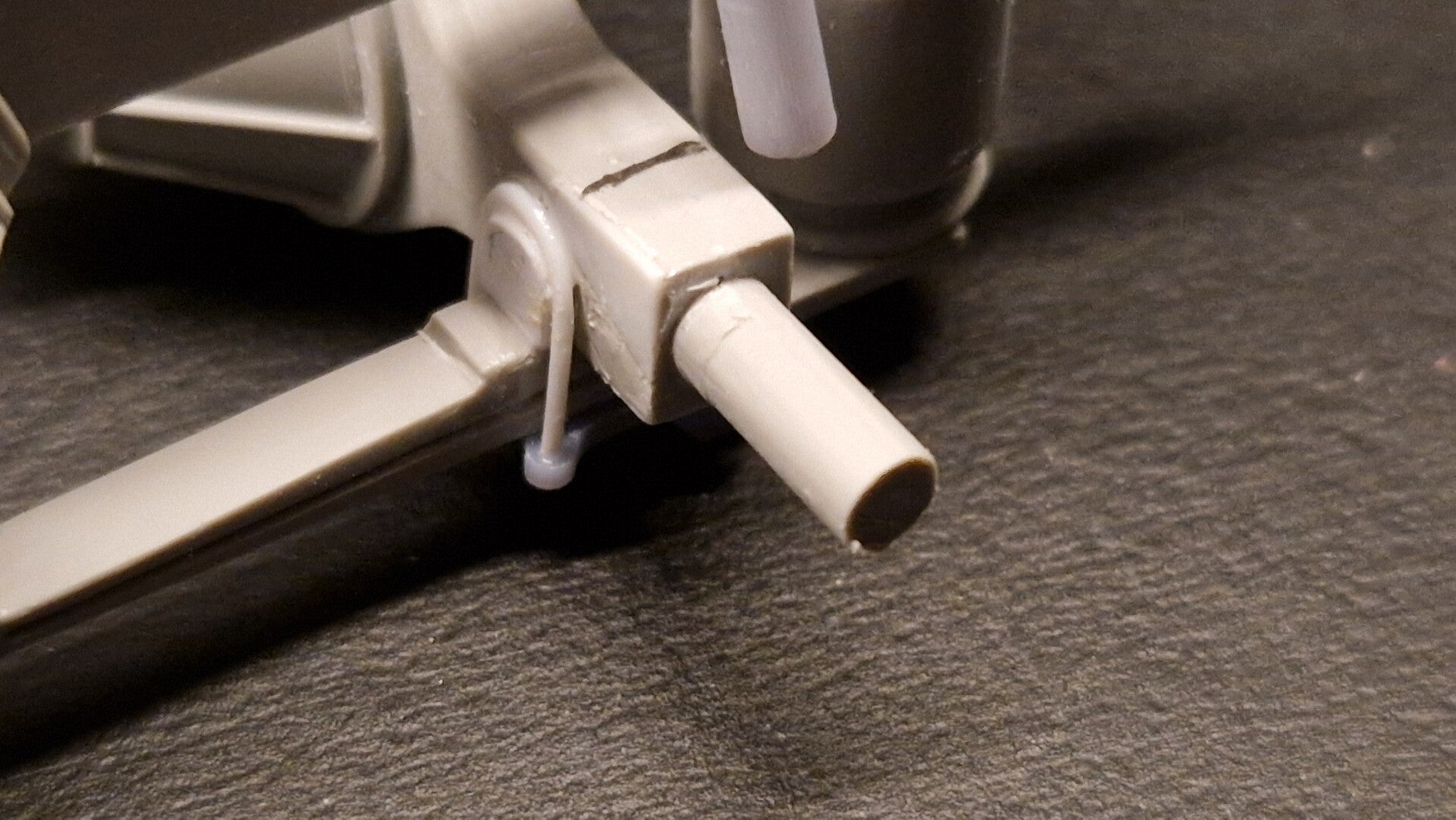

- Shock absorbers for both the steering axle and the drive axle

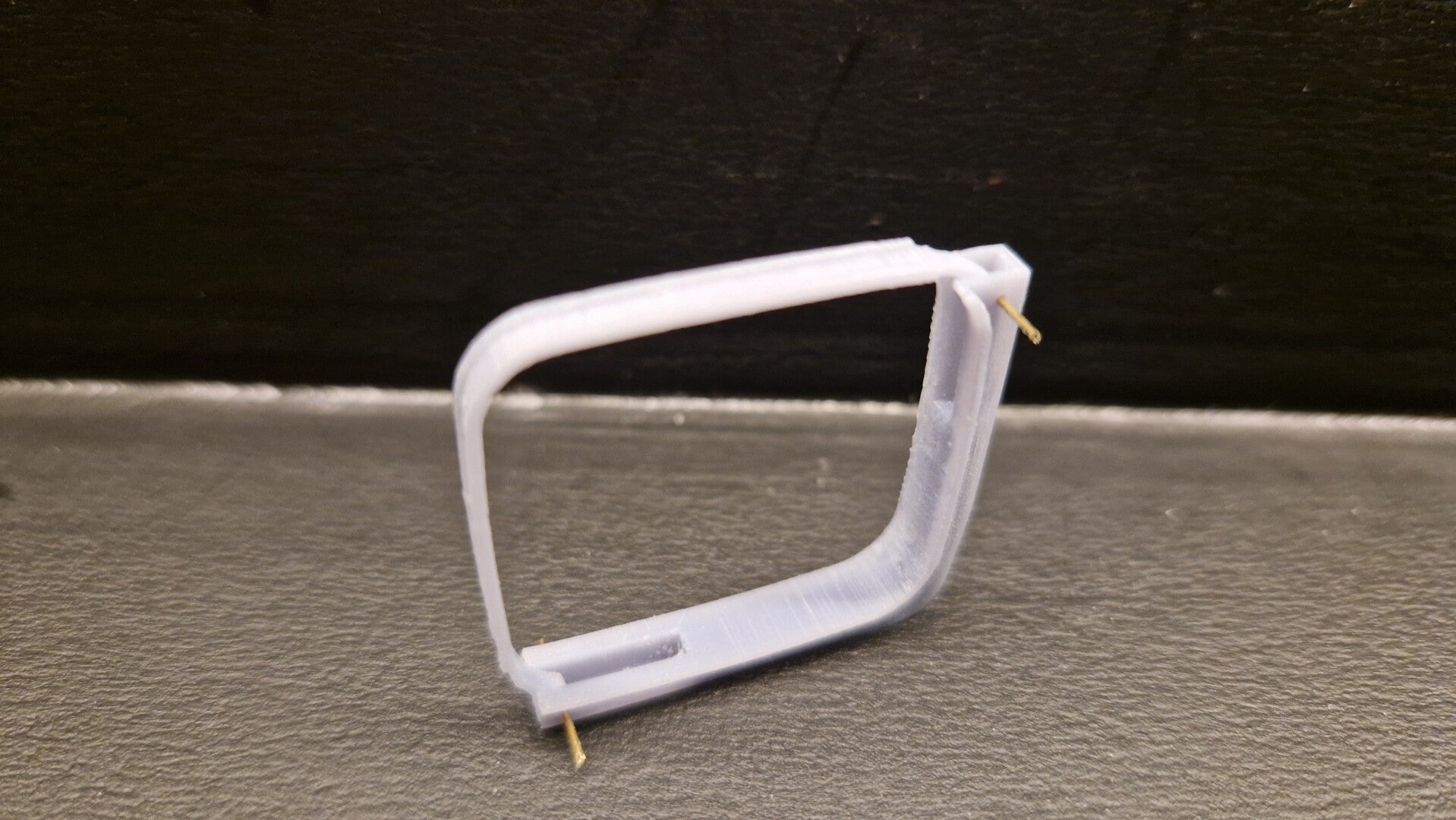

- Tank mounts with mounting straps - A Danish box with supports

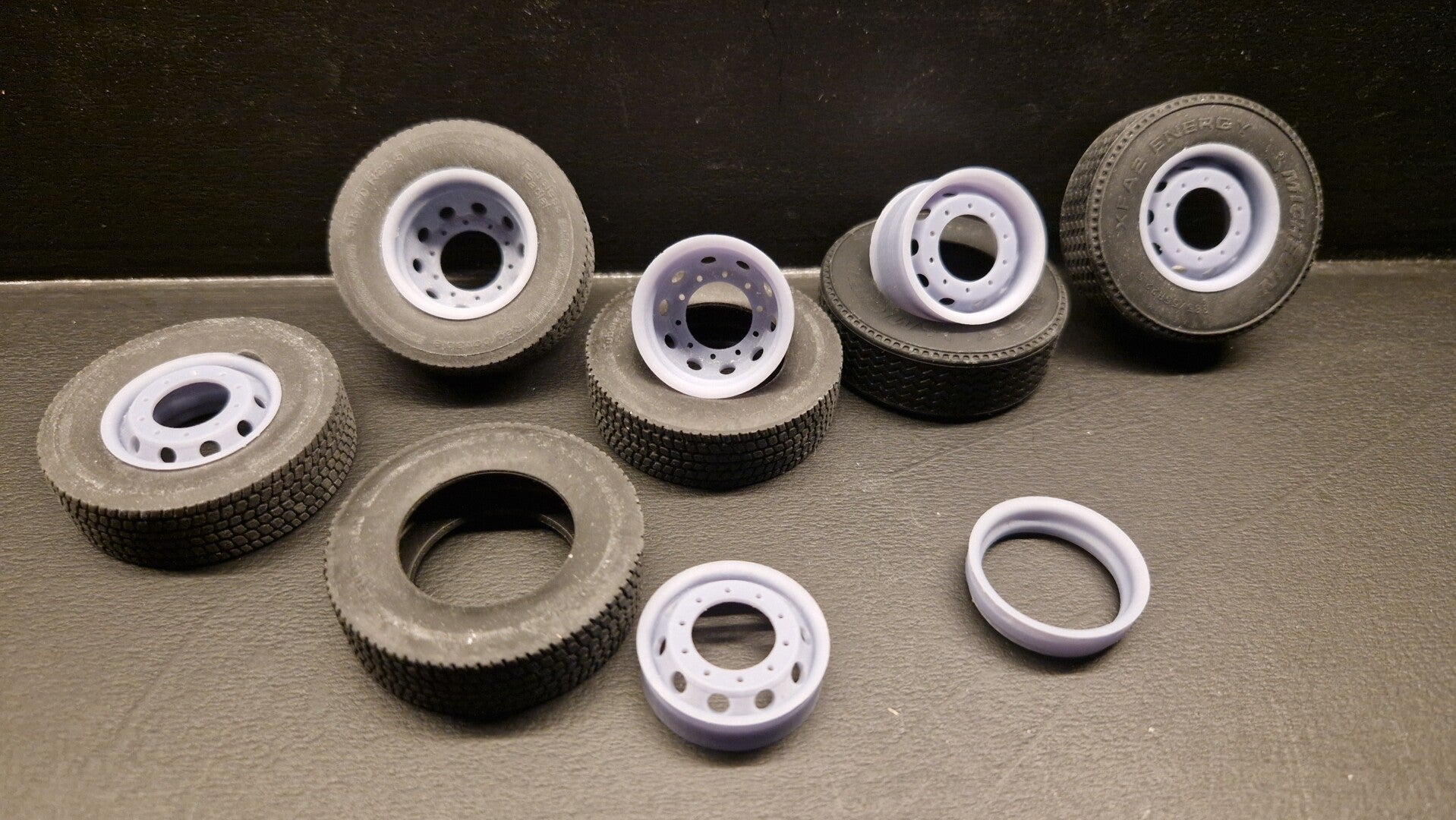

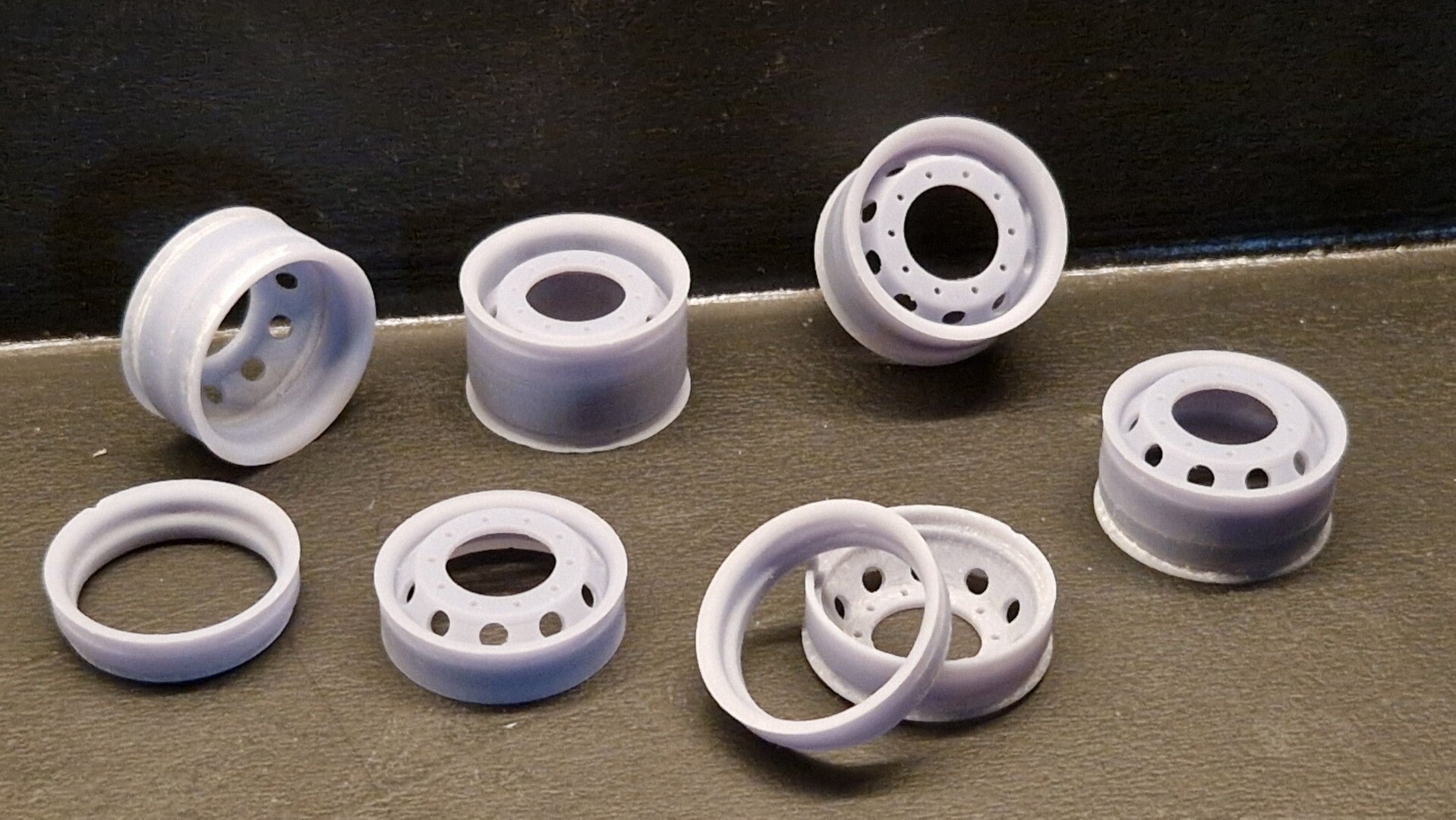

- Standard steel rims for the 315 drive axle tires and Supersingel rims for the 385 steering axle tires

Het Chassis

The Chassis

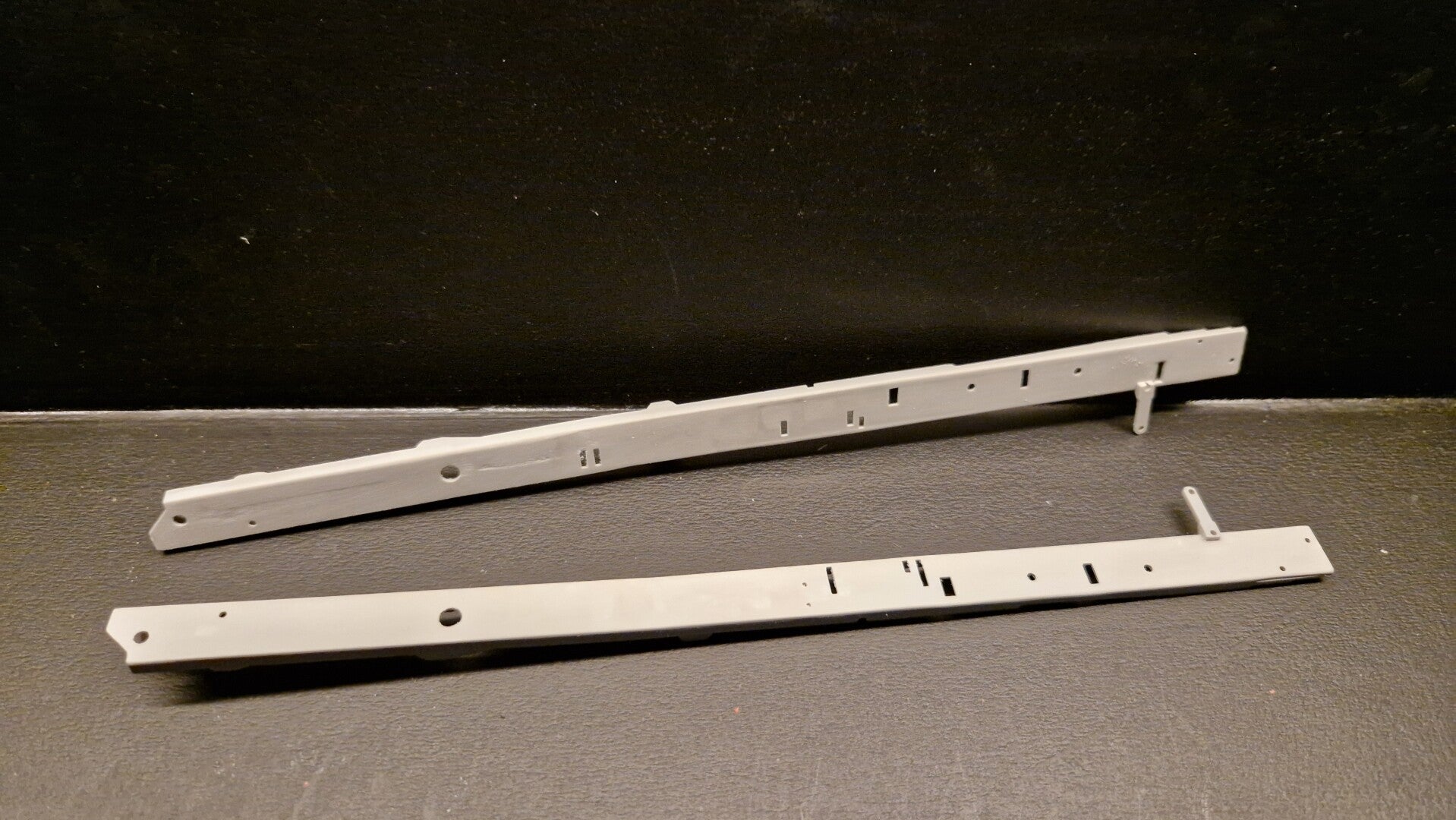

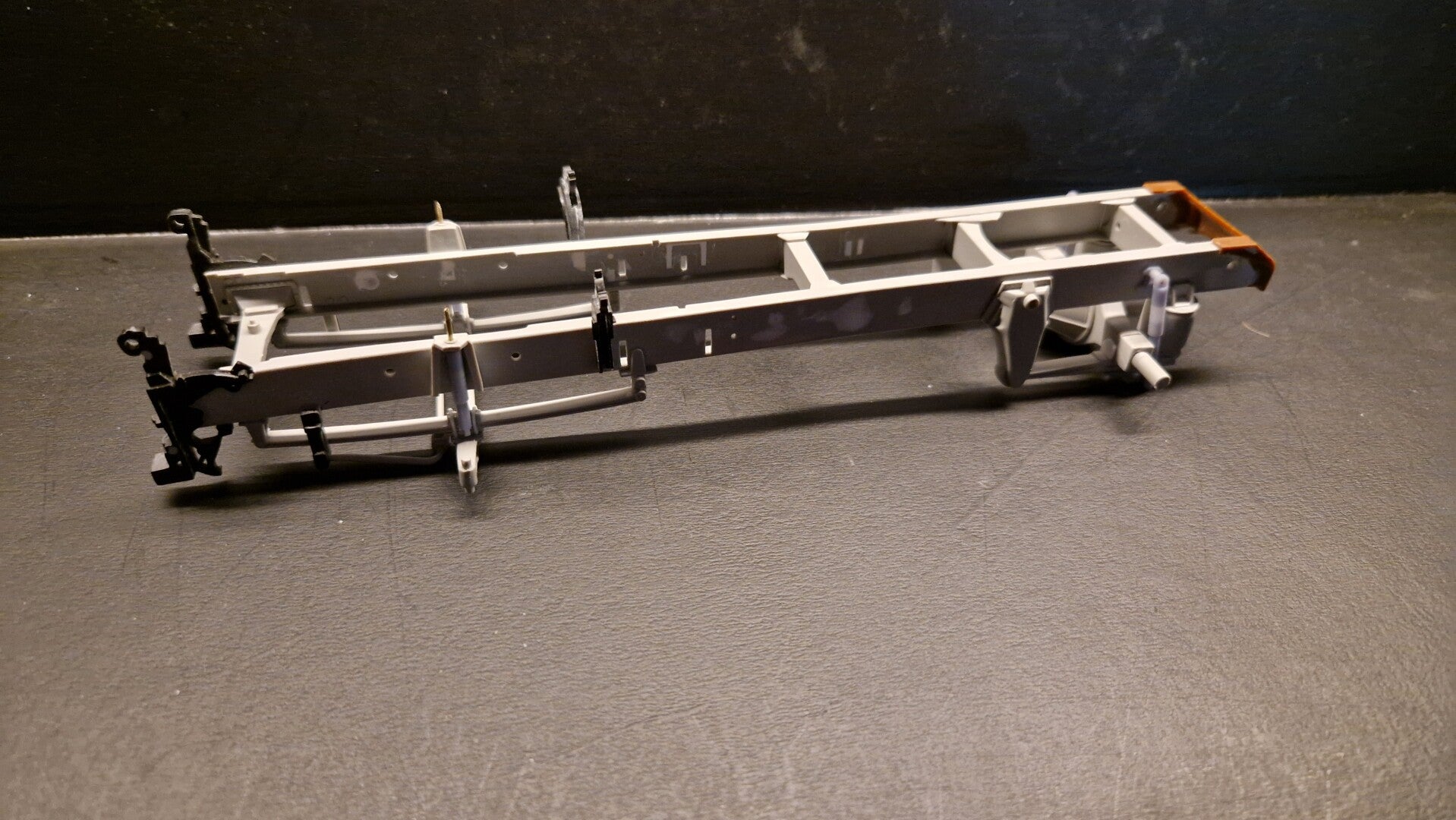

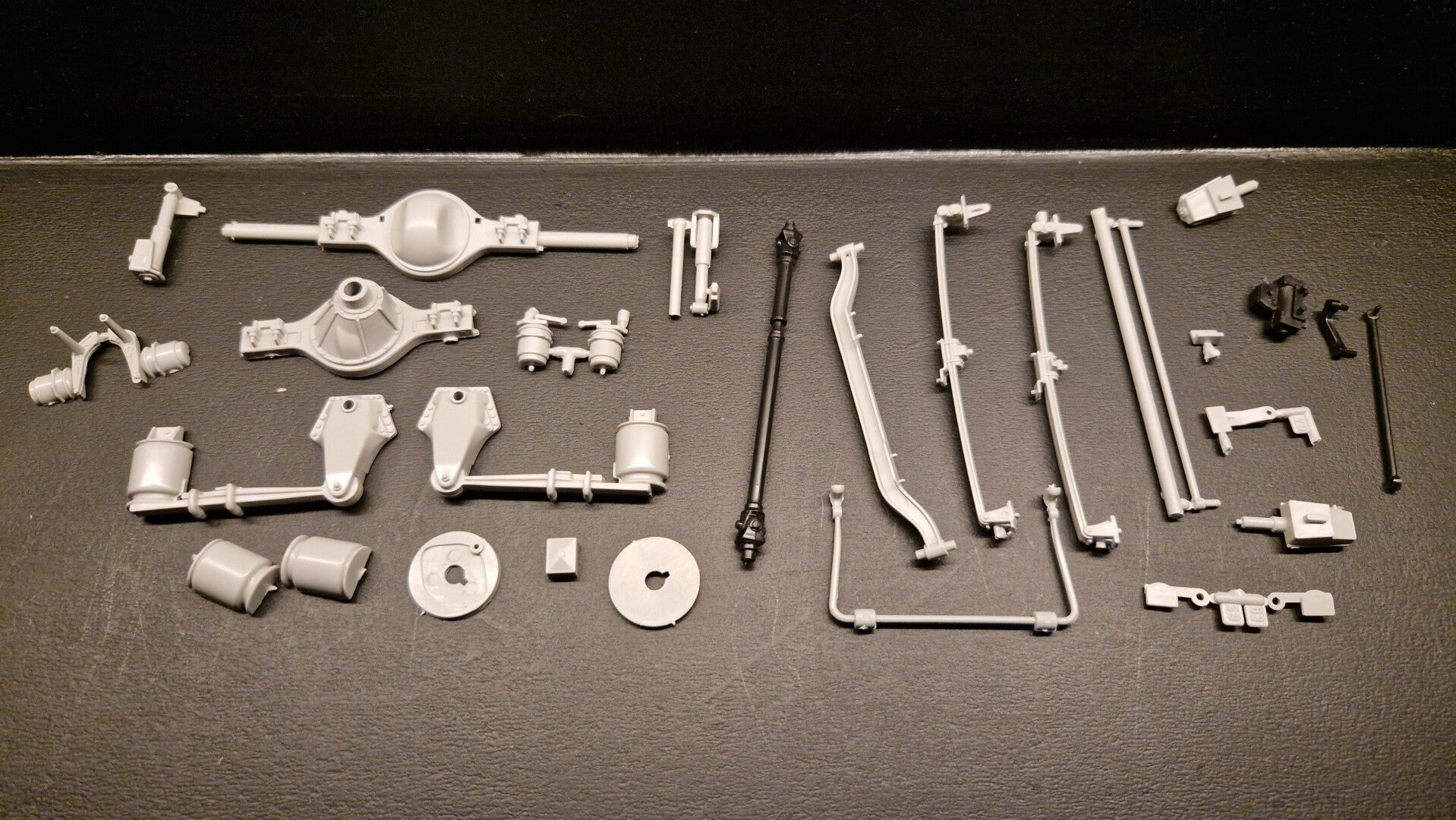

De Italeri chassis balken en andere onderdelen netjes schoon en glad gemaakt van alle meegegoten onderdelen die ik wil vervangen en de gaten die in niet nodig ben dicht gemaakt om een wat meer realistischer uiterlijk te krijgen en te geven.

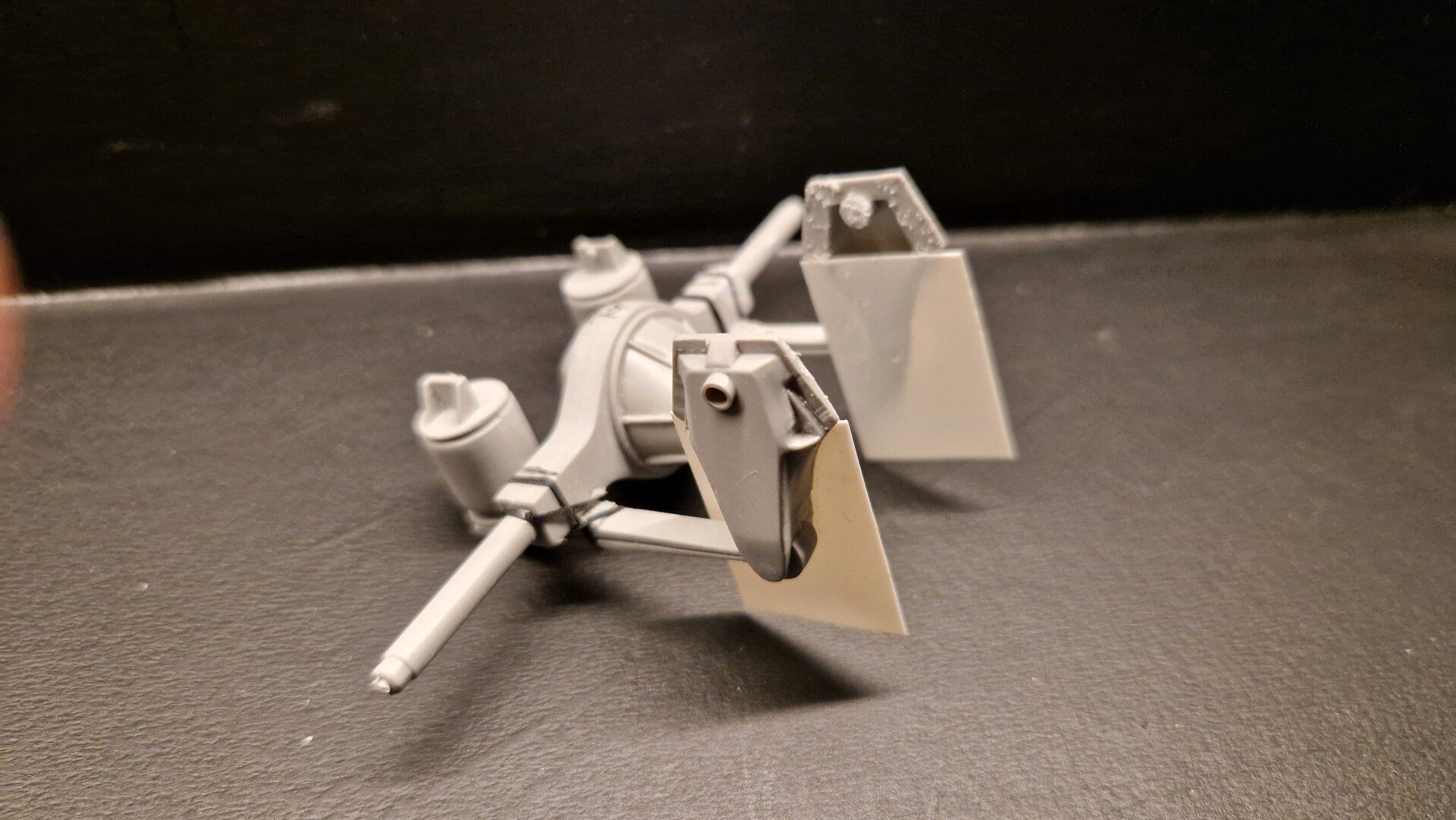

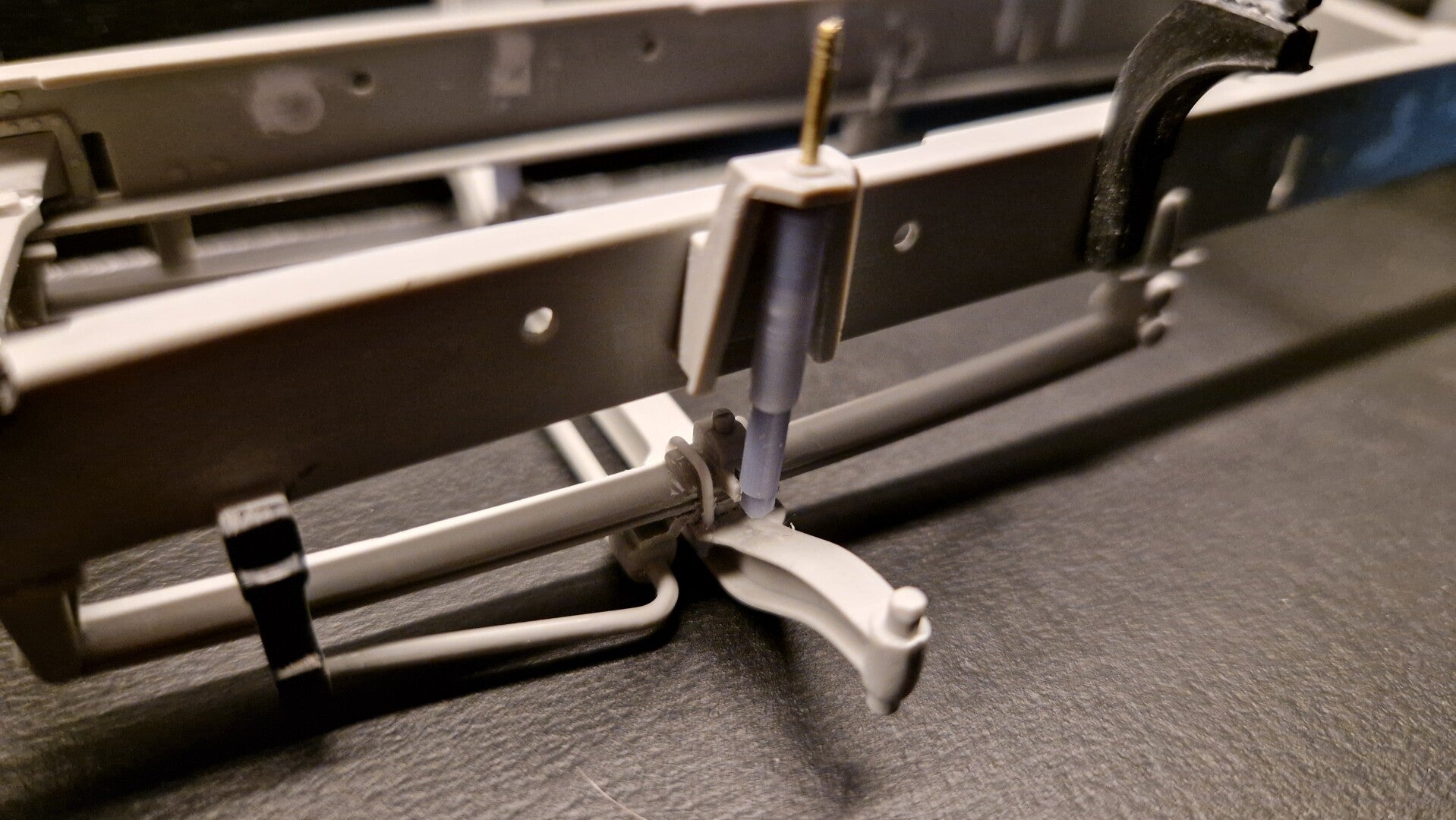

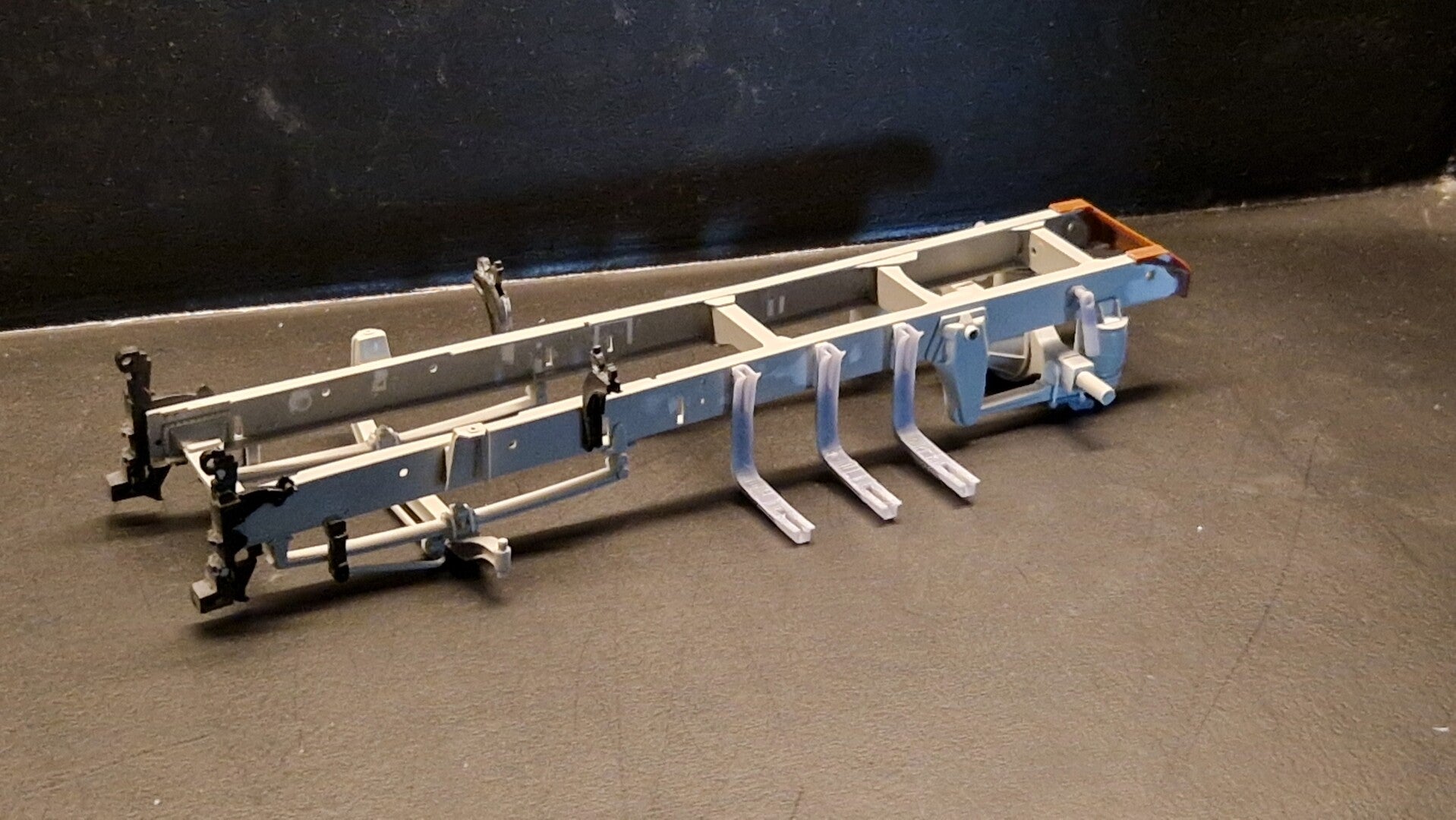

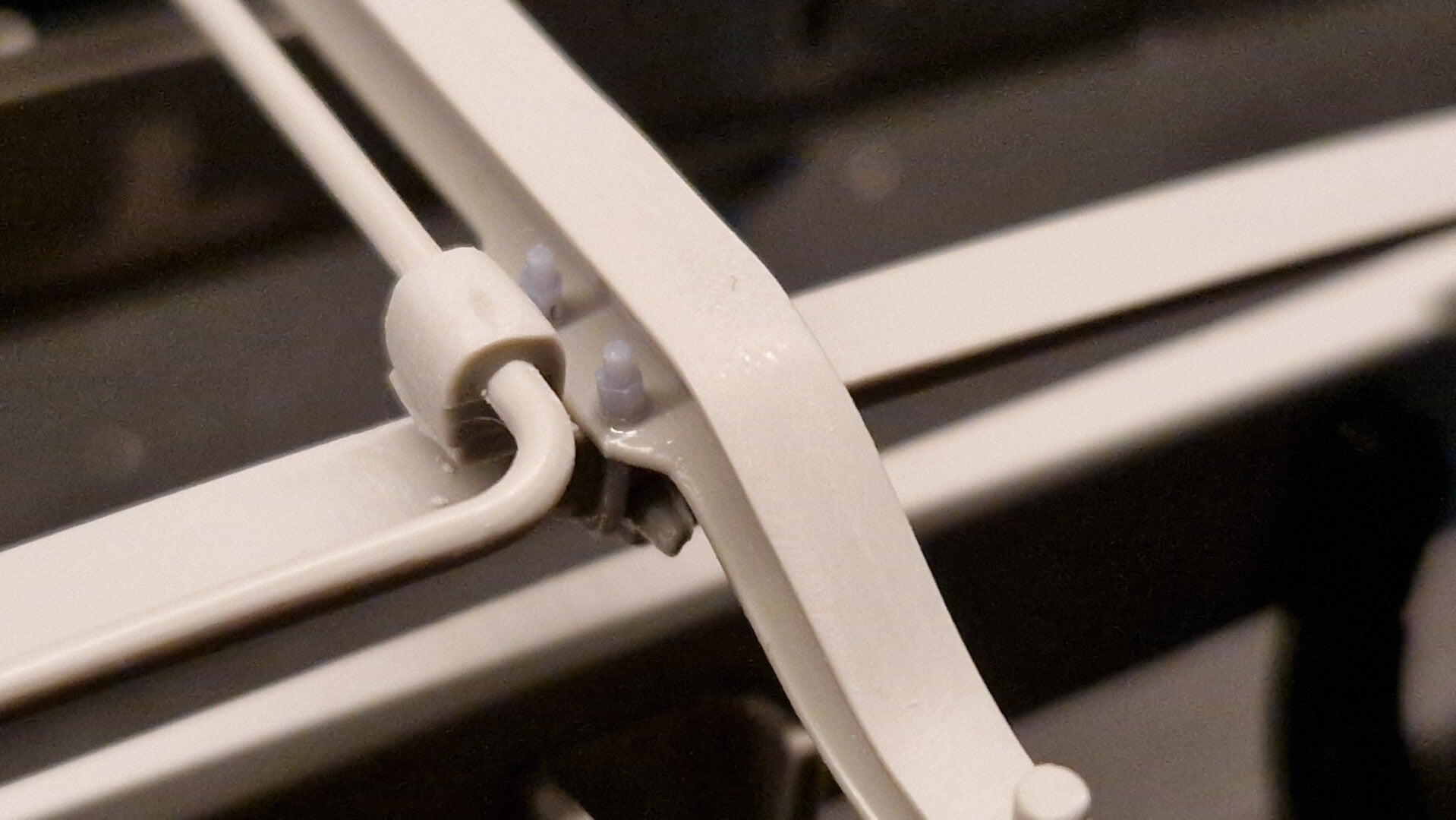

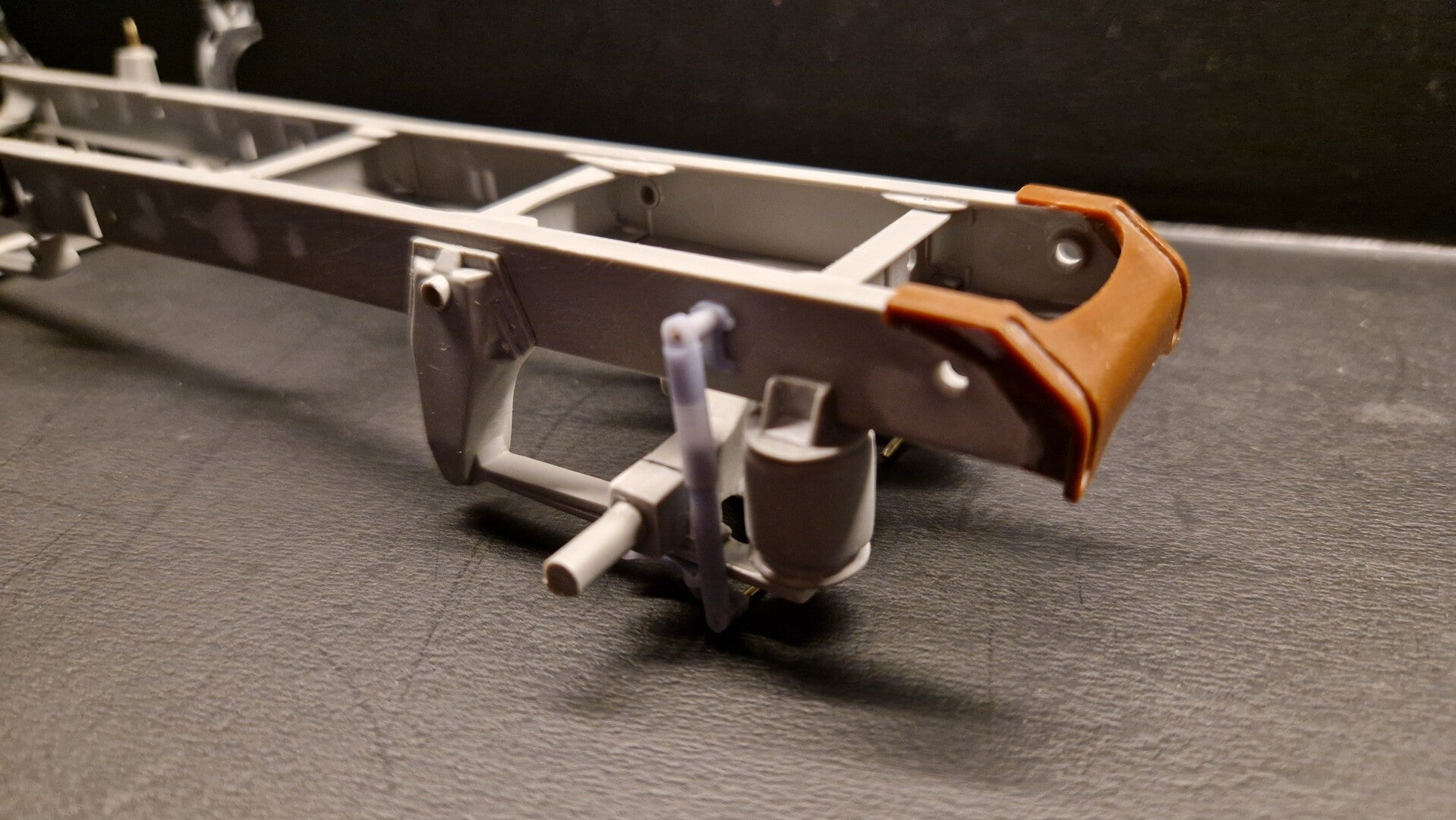

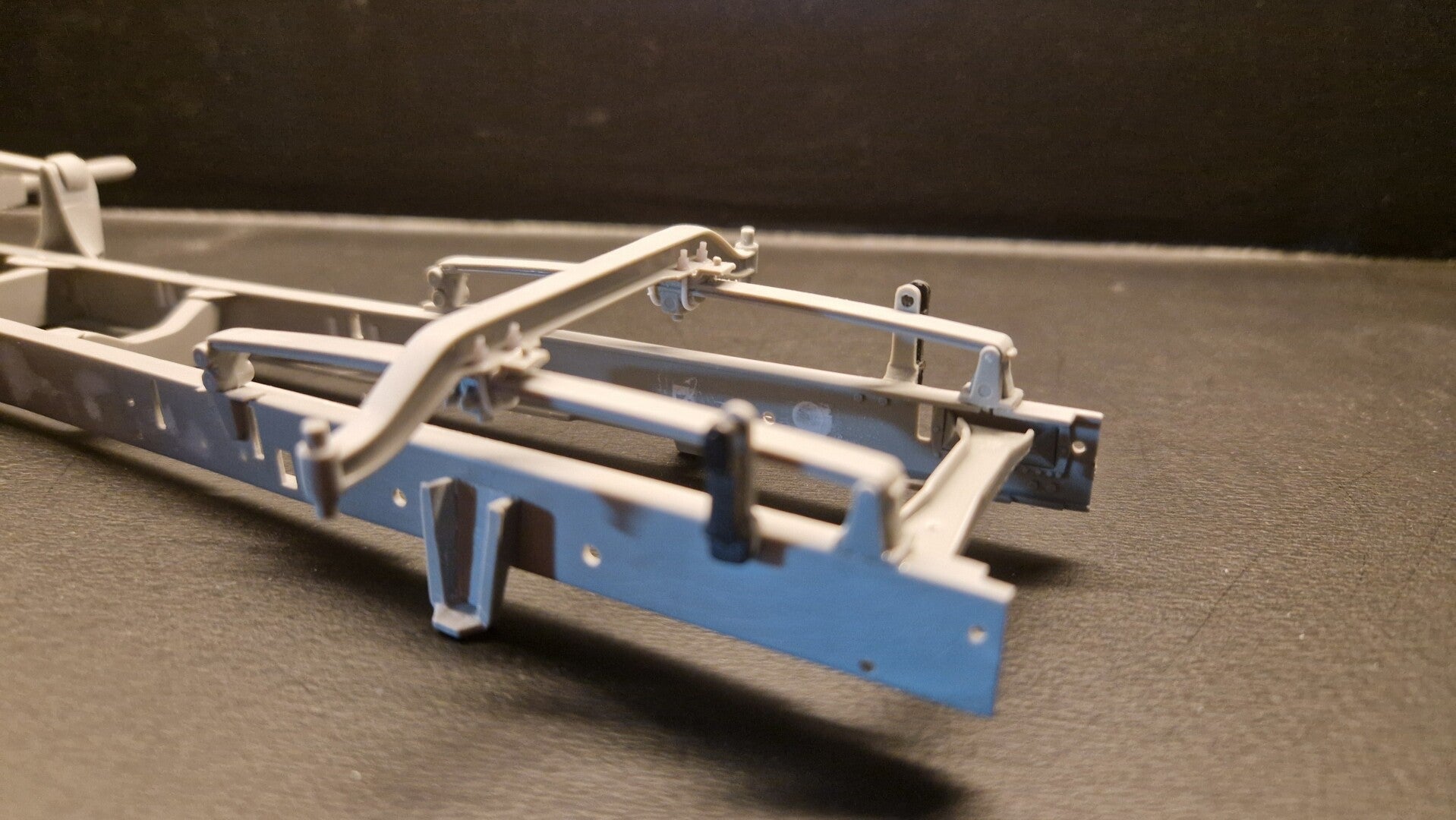

Vervolgens het chassis in elkaar gelijmd en daarbij ook de zelf getekende en geprinte Resin onderdelen aan het chassis toegevoegd.

I neatly cleaned and smoothed the Italeri chassis beams and other parts, removing all molded-in parts I wanted to replace, and filled in the holes I didn't need to give it a somewhat more realistic appearance.

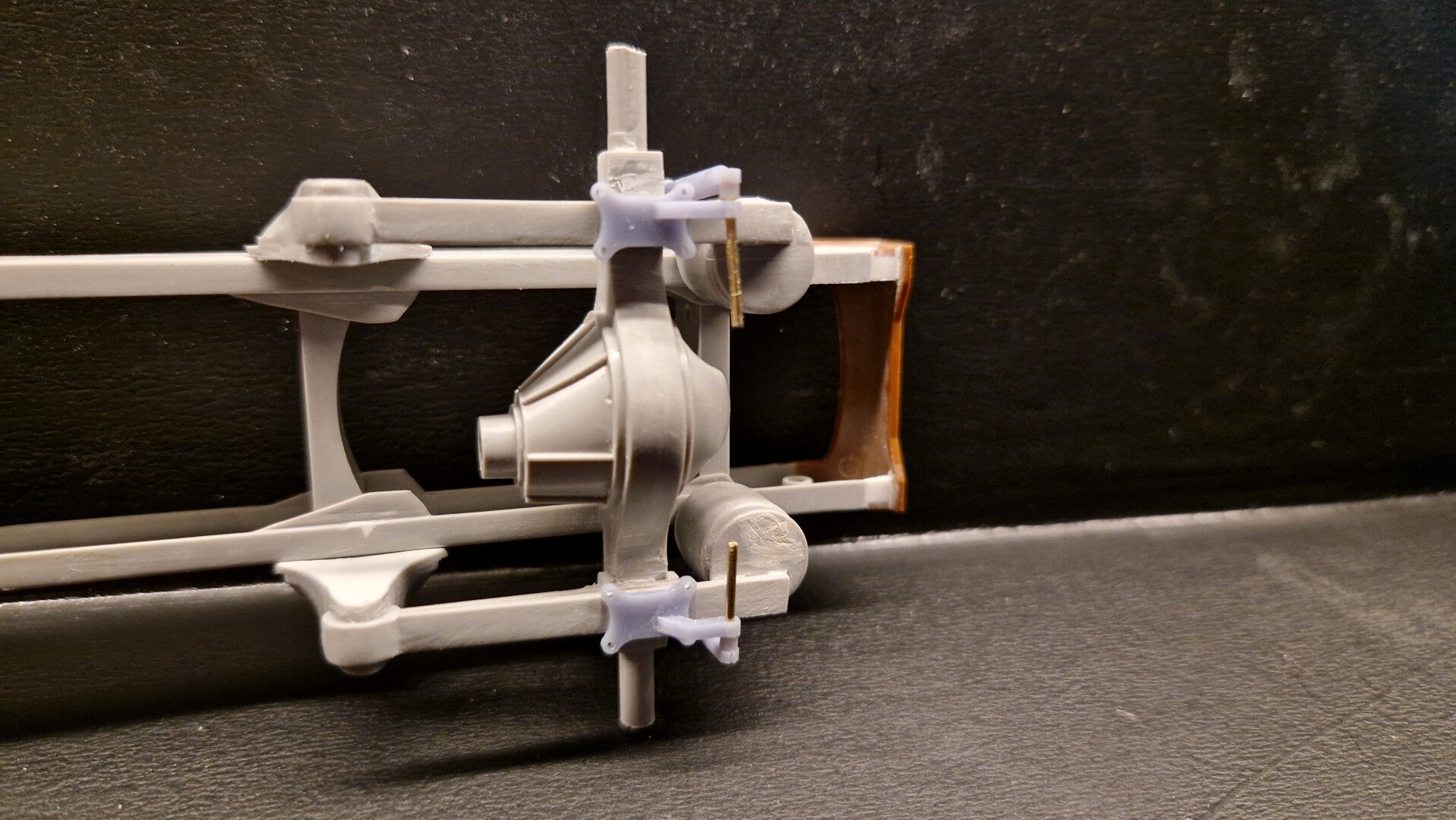

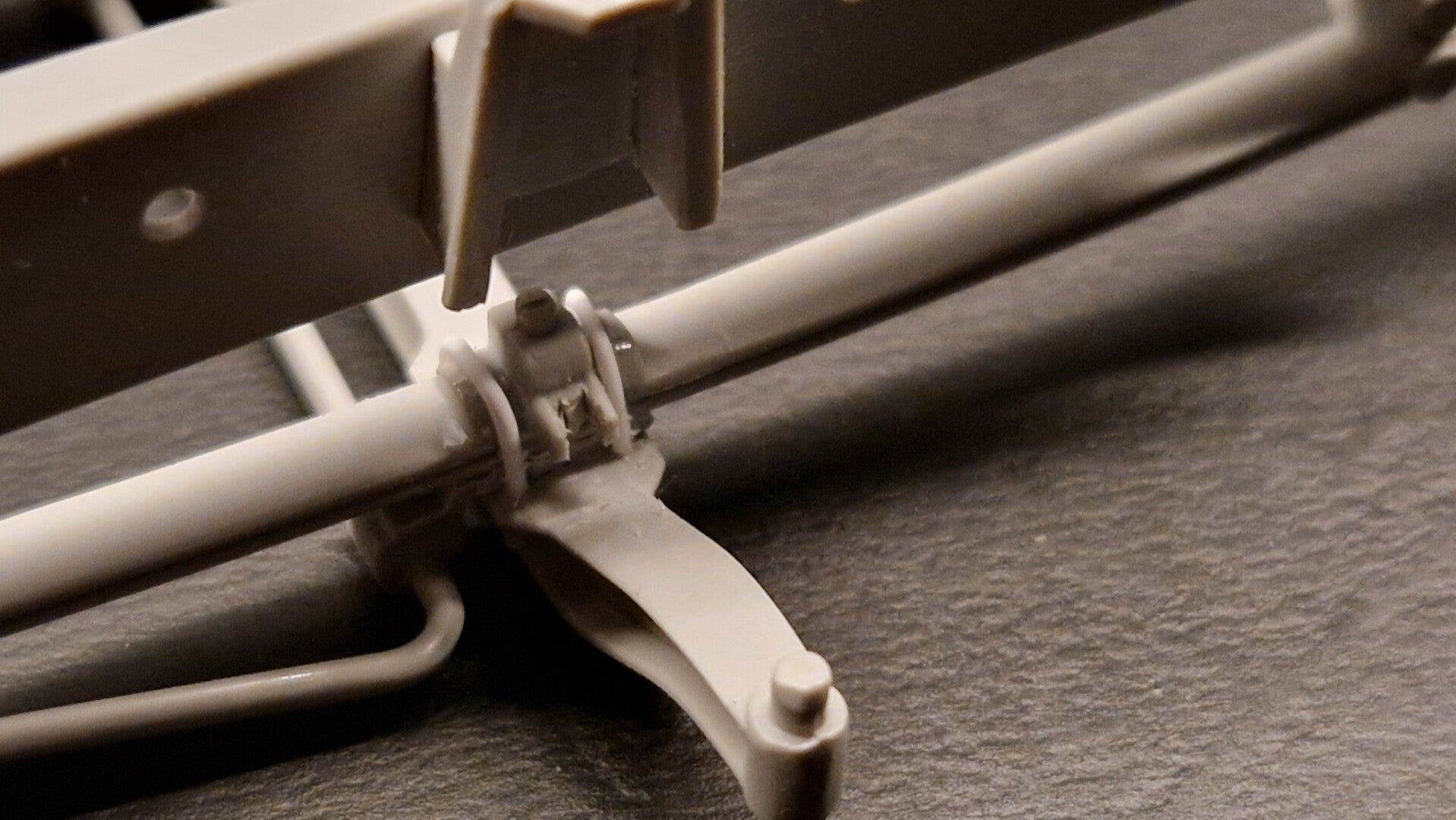

Next, I glued the chassis together, adding the self-designed and printed Resin parts to the chassis as well.

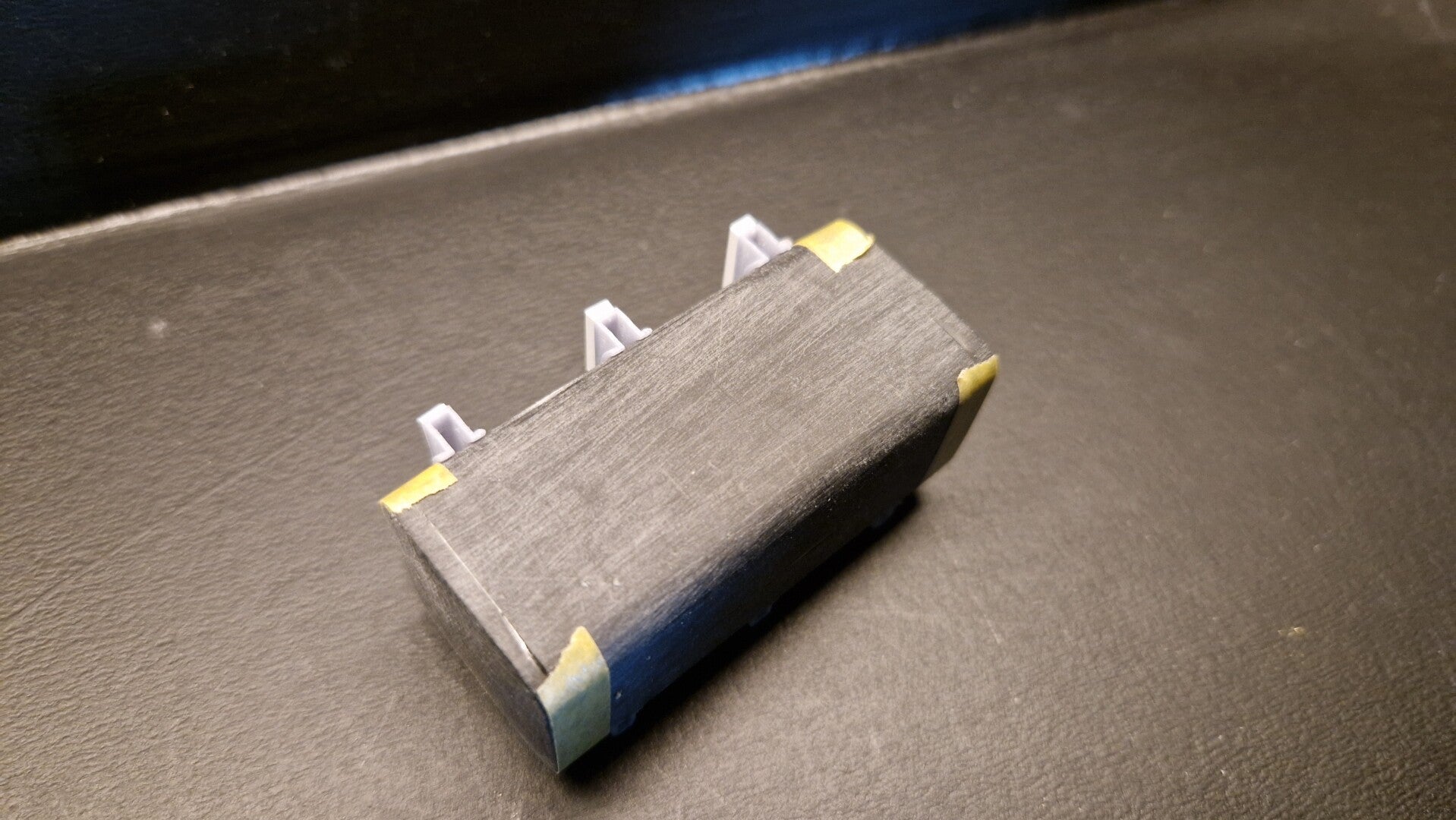

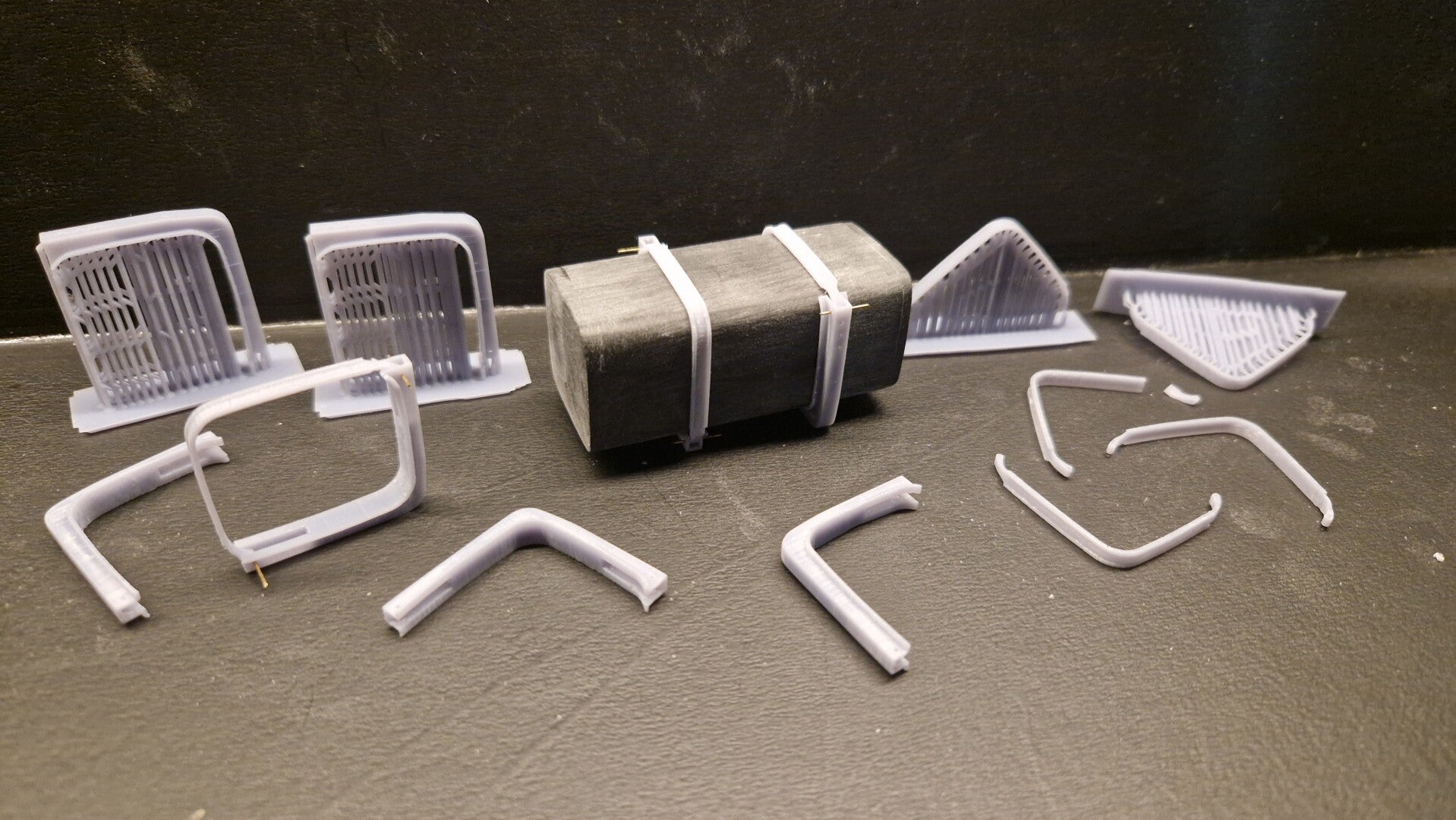

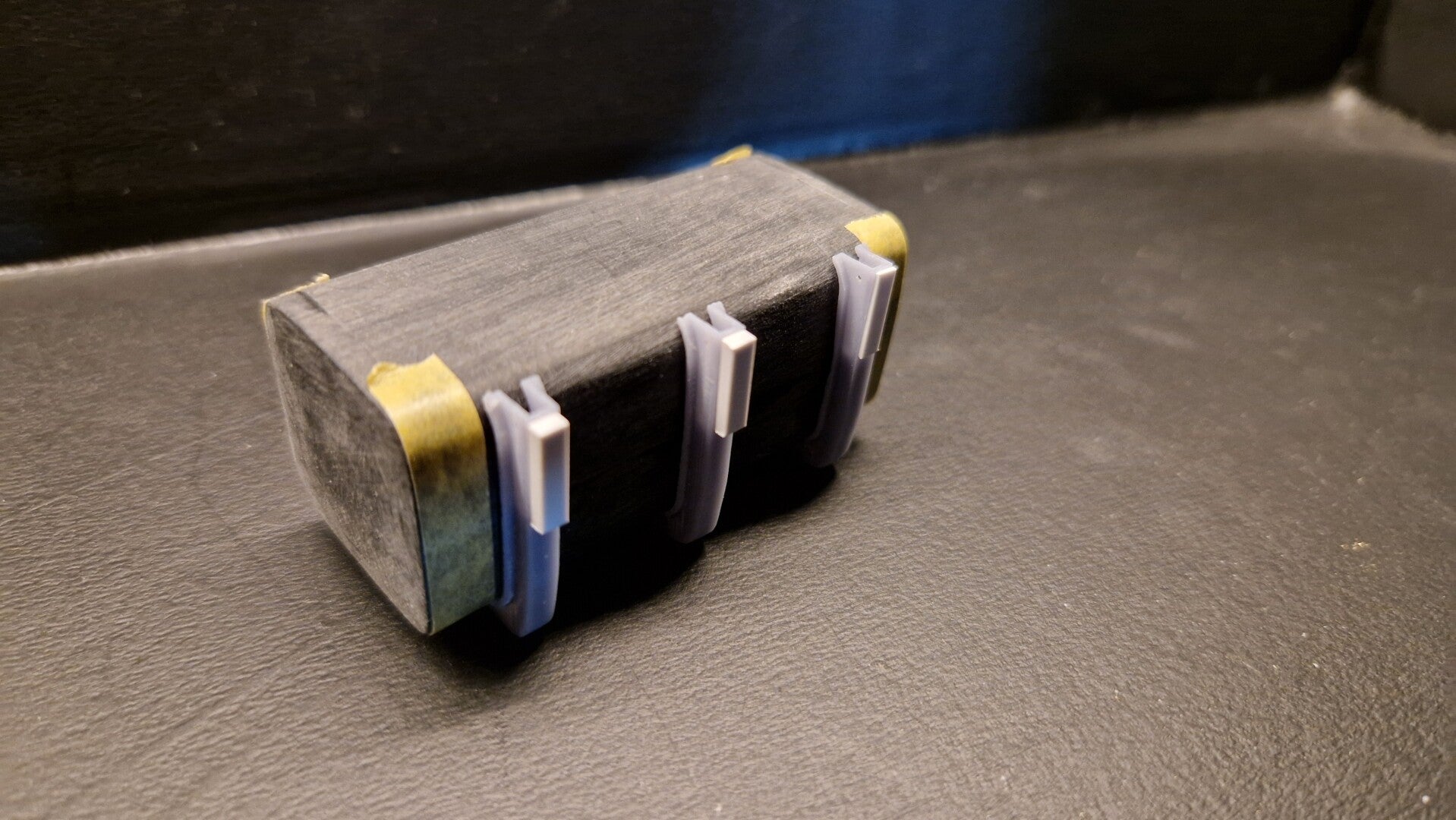

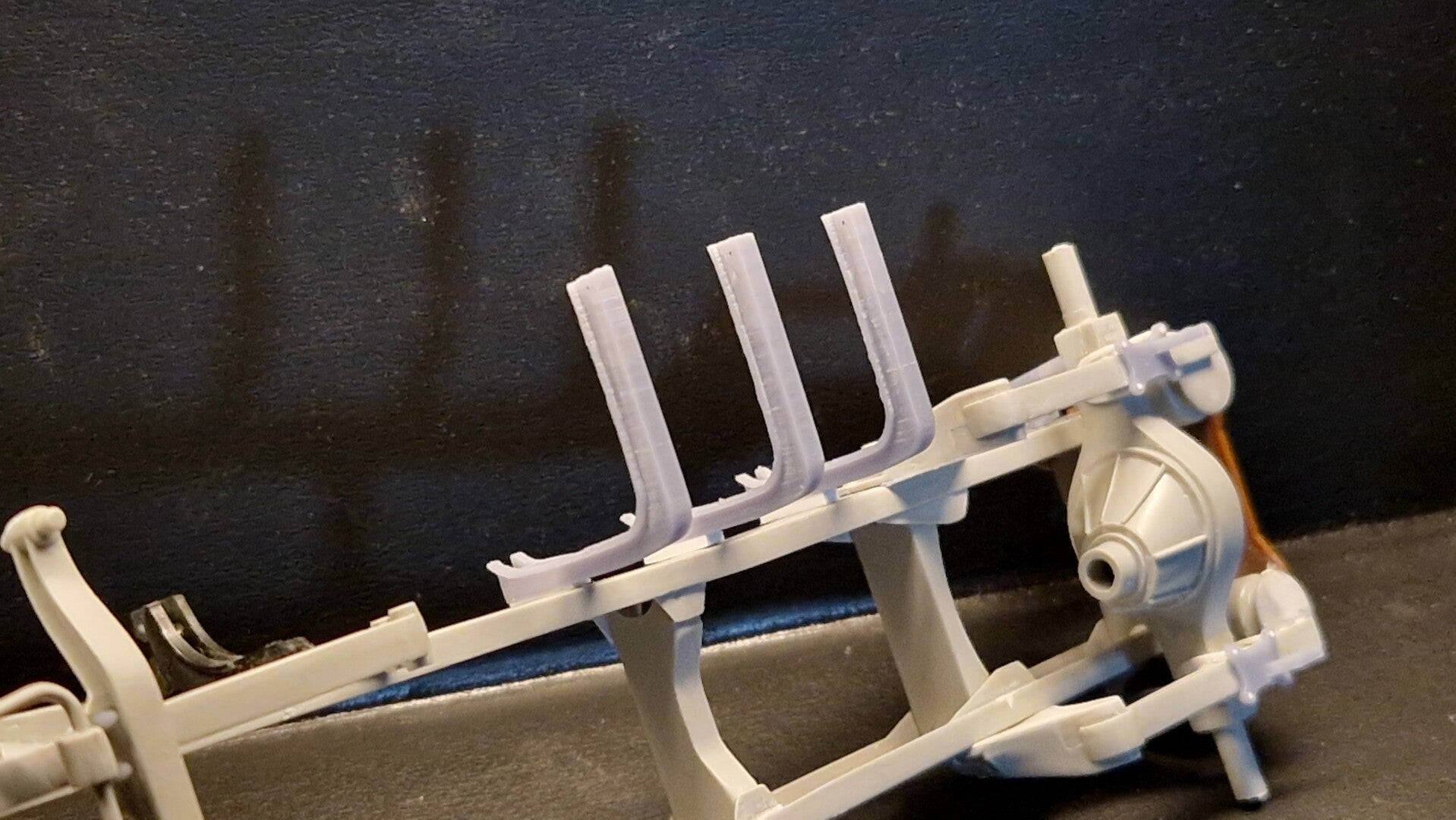

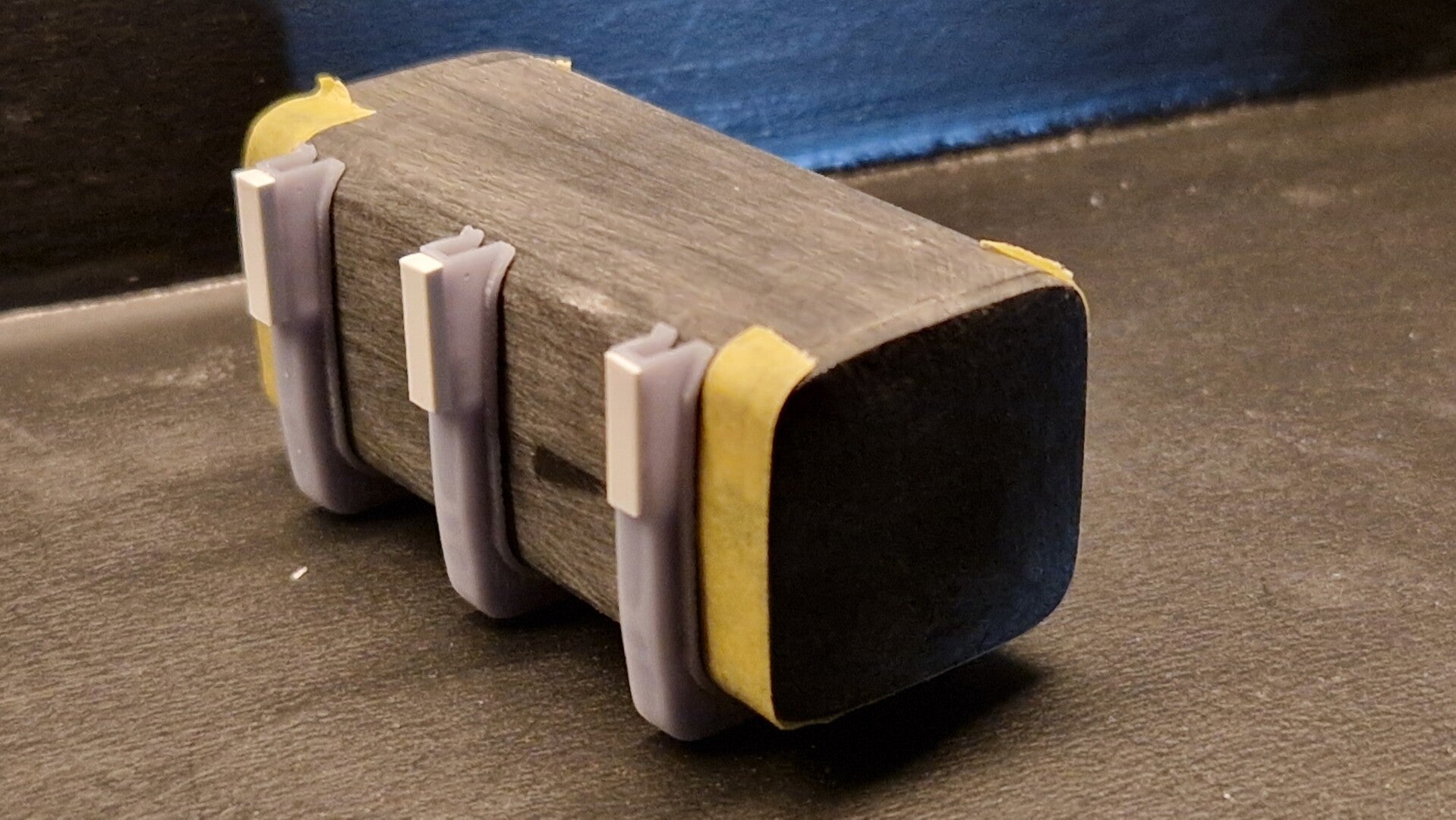

De tanksteunen met en dunne dubbelzijdig tap aan de tank geplakt en dezen voorzien van vulplaatjes om het verloop van het chassis op te vangen.

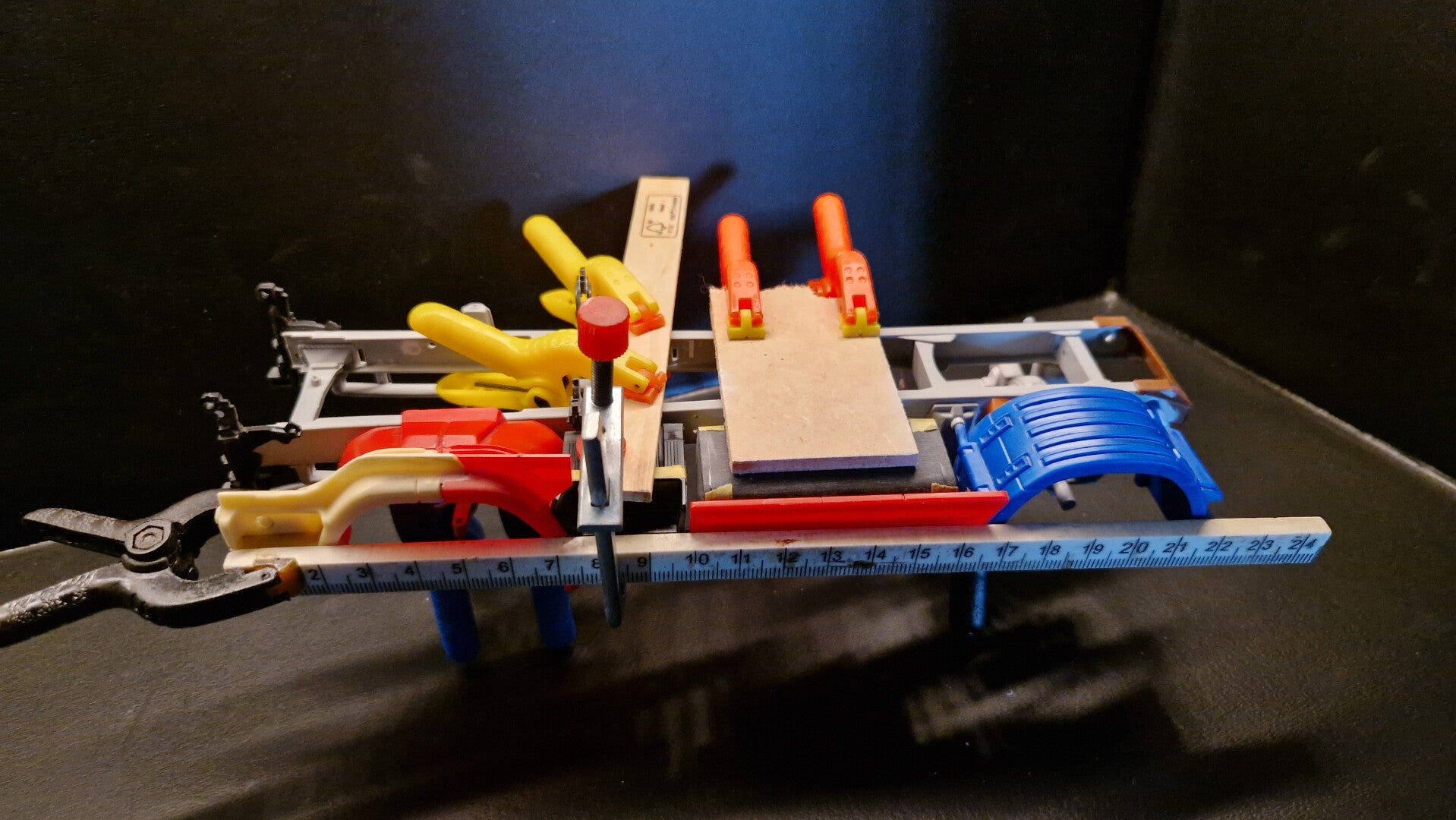

Daarna zoals jullie op de foto's kunnen zie heb ik de spatborden en accubak tijdelijk aan het chassi geklemt om de juiste positie van de tank en dus ook tankbanden te bepalen en om de bovenkant van de tank gelijk te krijgen met bovenkant van het chassis

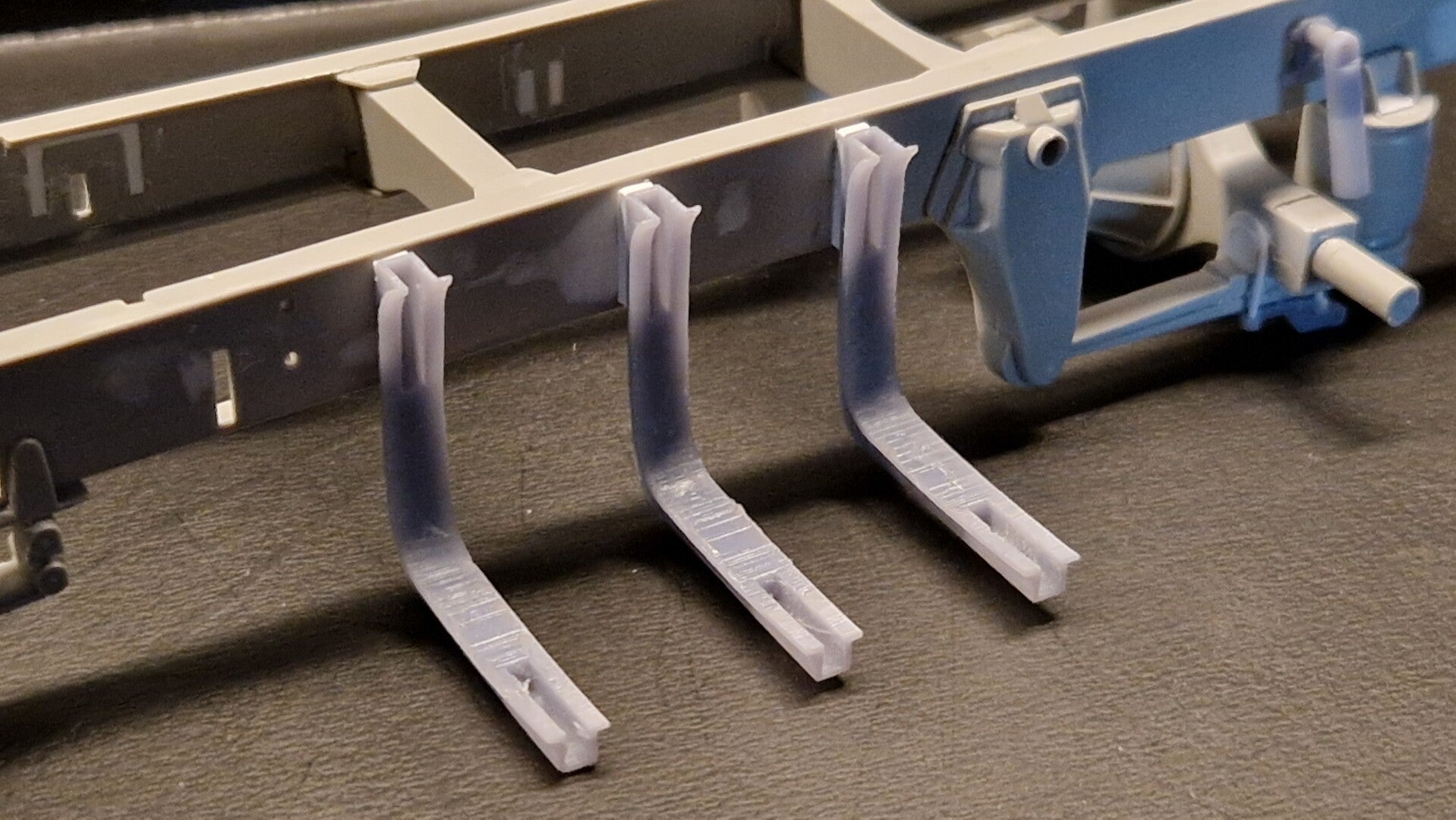

The tank supports were taped to the tank using thin double-sided tape and fitted with shims to compensate for the curvature of the chassis.

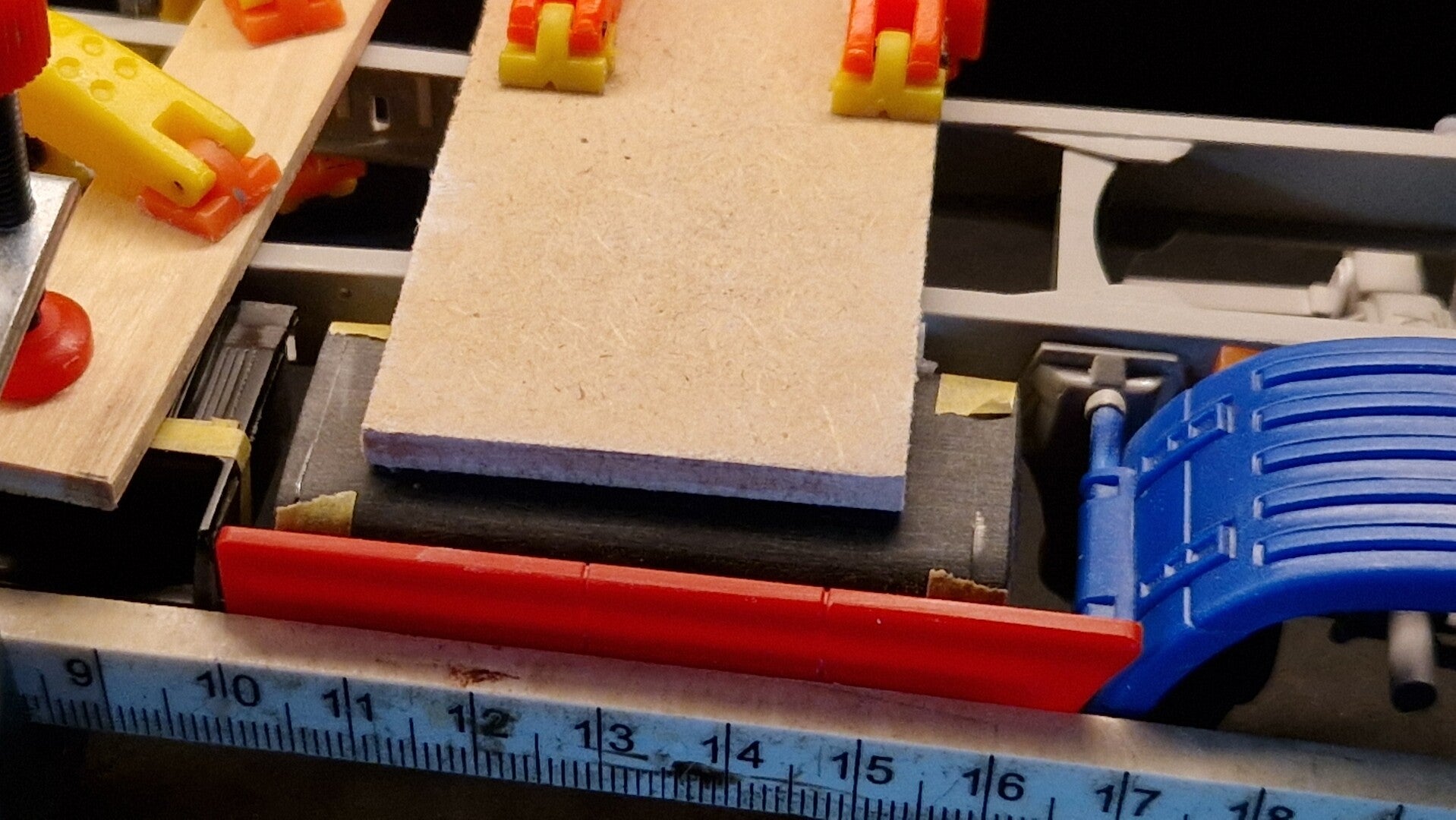

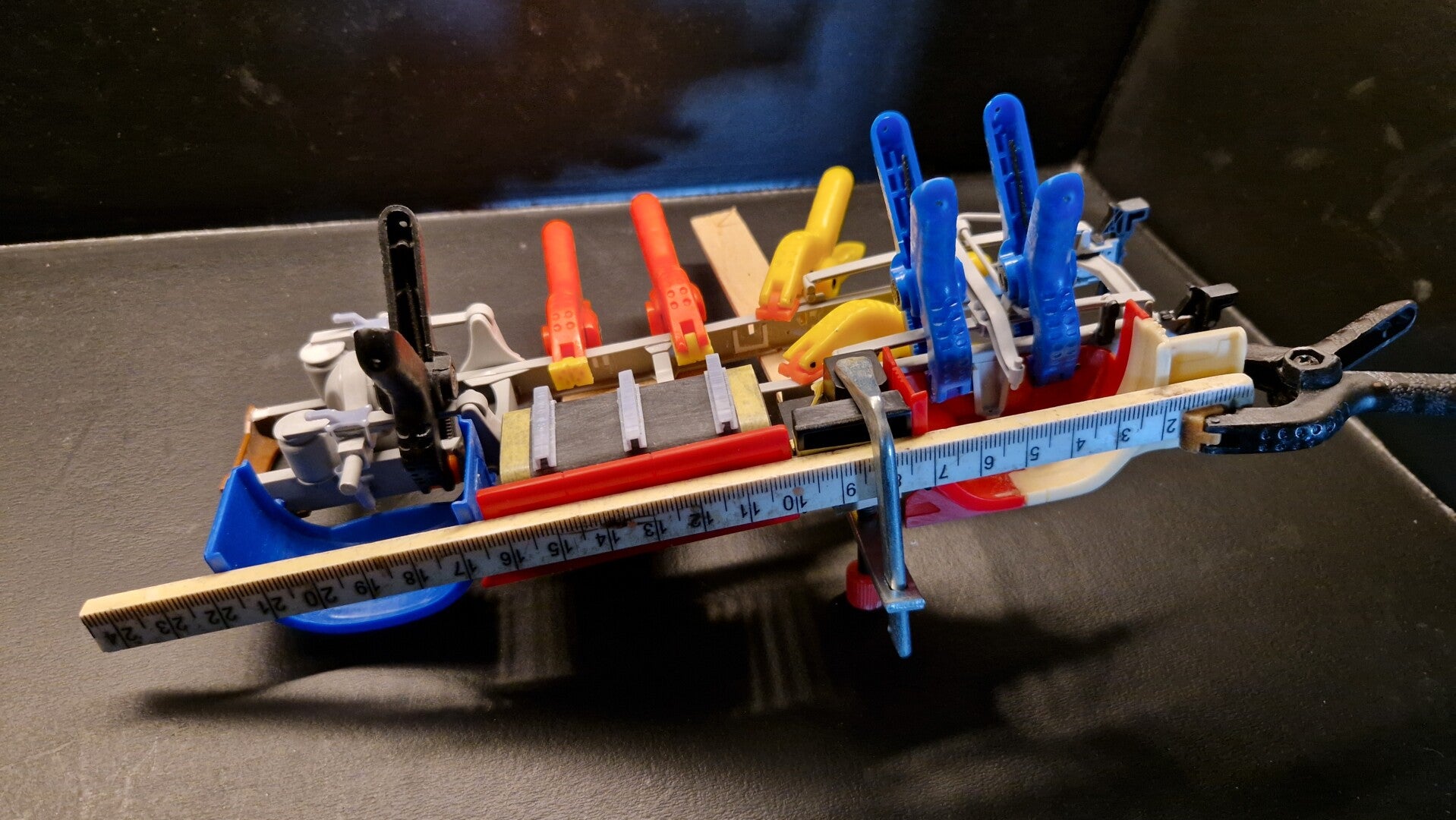

Next, as you can see in the photos, I temporarily clamped the fenders and battery box to the chassis to determine the correct position of the tank and thus the tank straps, and to align the top of the tank with the top of the chassis.

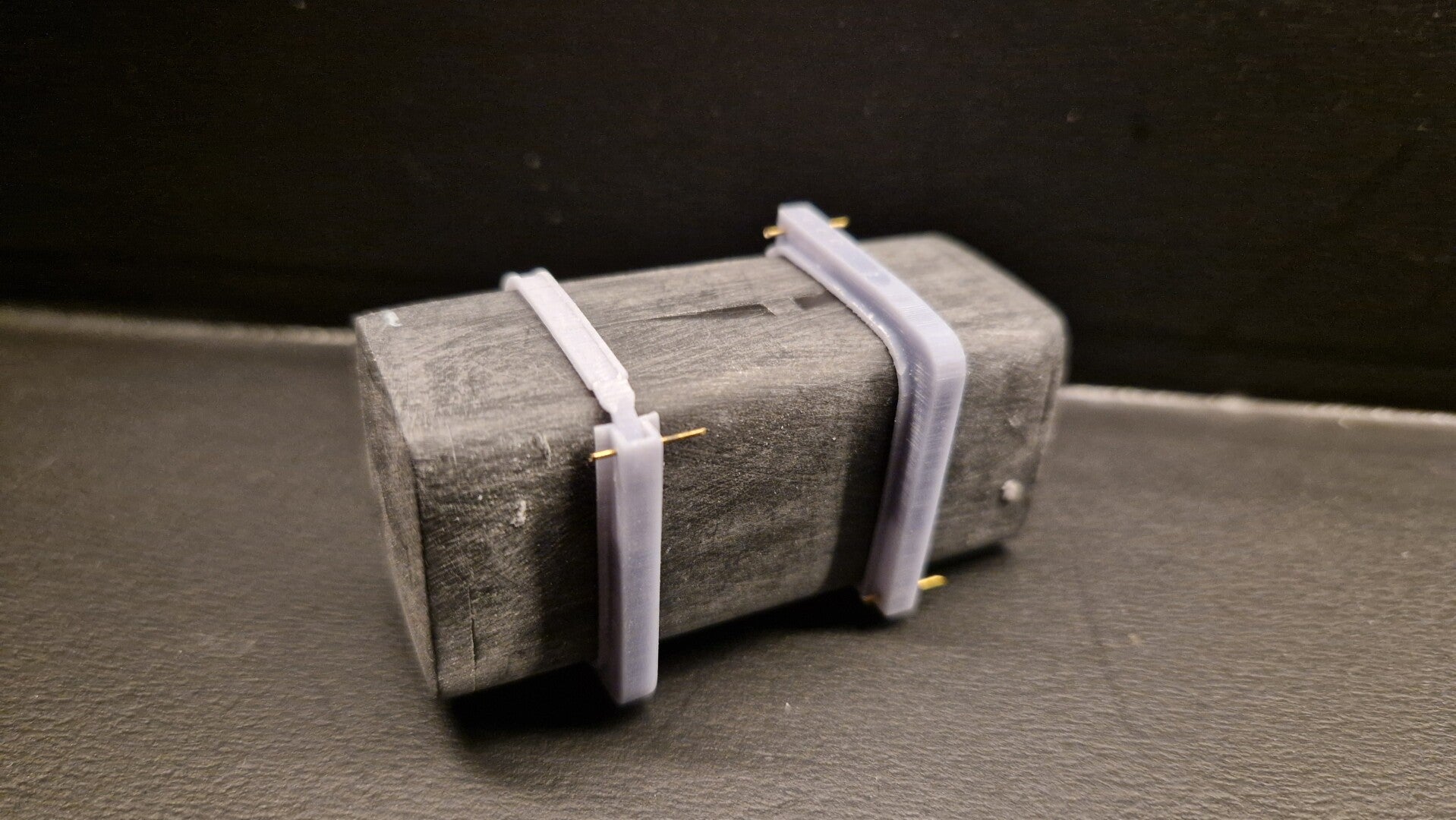

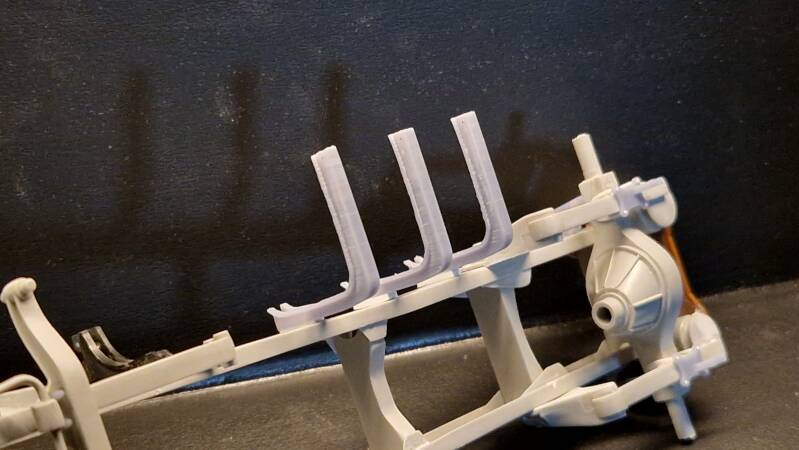

En zo ziet het chassis er dan uit met de tankbanden van de grote tank aan het chassis gelijmd.

And this is what the chassis looks like with the tank straps of the large tank glued to the chassis.

FaceBook Post

FaceBook Post

Met de onderstaande links kom je telkens op een pagina op van mijn FaceBook terecht waar ik tijdens de bouw in totaal een 6 delig bouwverslag over dit project bijgehouden heb gedurende het bouwproces

Elke link komt op de Update van het Model van dat moment uit.

The links below will take you to a page on my Facebook page where I kept a six-part construction report about this project throughout the build.

Each link leads to the Model Update at that time.
